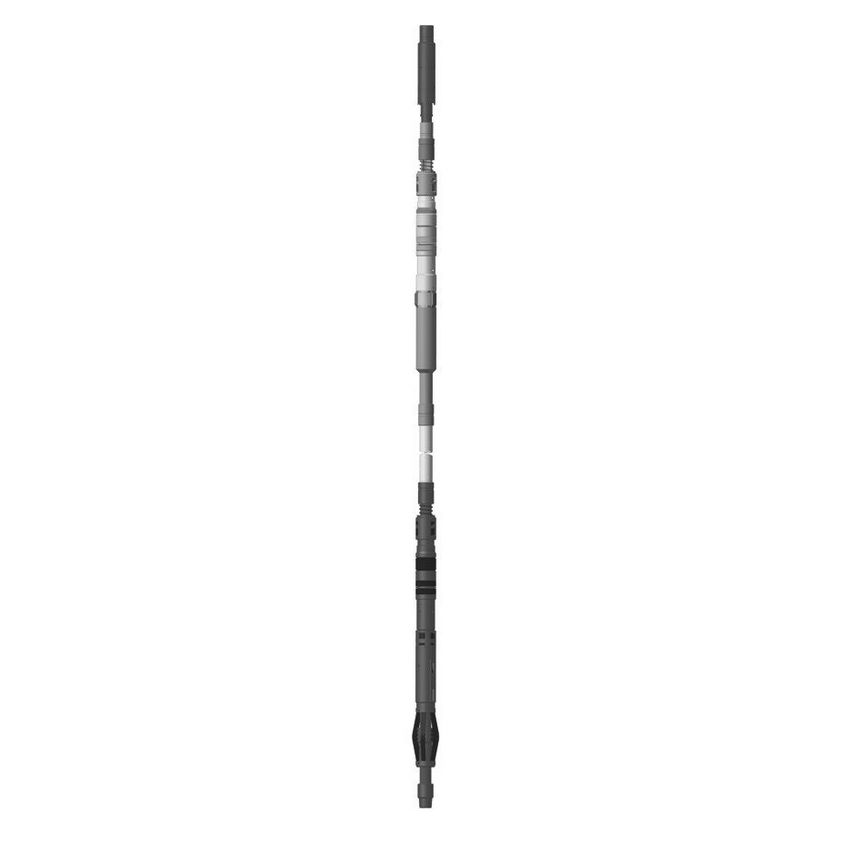

Системы пакеров для изоляции негерметичности обсадной колонны с механической установкой типа СПИОТ

Краткое описание

Системы пакеров типа СПИОТ предназначены для длительной изоляции негерметичного участка эксплуатационной колонны, разобщения пластов и защиты интервала эксплуатационной колонны труб от воздействия среды в процессе эксплуатации нефтяных, газовых и нагнетательных скважин. Системы пакеров типа СПИОТ воспринимают усилия от перепада давлений, направленных вверх и вниз.

Системы пакеров типа СПИОТ позволяют быстро ликвидировать негерметичность эксплуатационной колонны, не прерывая добычу на длительное время для производства ремонтных работ.

Преимущества:

для спуска систем не требуется шеф-монтаж;
спуск компоновки и разъединение от нее производятся за одну операцию;
возможна одна повторная переустановка системы на другом интервале без подъема из скважины;
использование систем пакеров типа СПИОТ экономичнее, чем традиционные способы изоляции;
возможна герметизация протяженного участка — до 1000 м.

Типоразмер системы	Наружный диаметр, мм	Толщина стенки эксплуатационной колонны, мм	Наружный диаметр корпуса пакера, мм	Диаметр проходного канала, мм	Рабочий перепад давления, МПа	Максимальная рабочая температура, "С	Осевая нагрузка при установке системы, кН	Присоединительная резьба по ГОСТ 633-80
СПИОТ-140Х50/118	140	6,2...7,7	118	50	50	150	150-170	73
СПИОТ-146Х50/122	146	7,0...9,5	122	50	50	150	150-170	73
СПИОТ-168х50/140	168	8,9...12,1	140	60	50	150	150-170	73

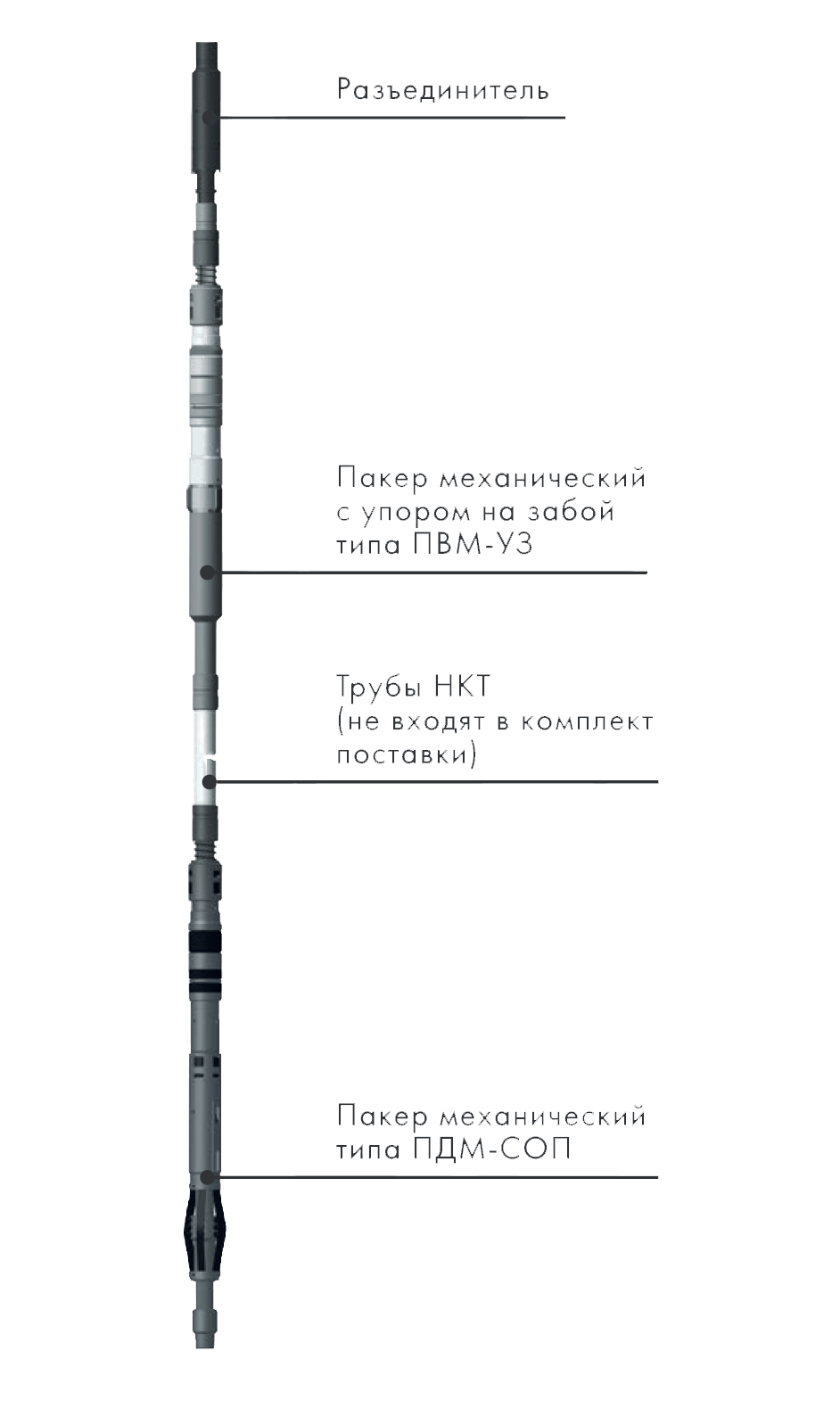

В состав входит:

разъединитель механический;
пакер механический с упором на забой типа ПВМ-УЗ;
трубы НКТ (не входят в комплект поставки);
пакер двусторонний механический типа ПДМ-СОП;
для устранения влияния на систему теплового изменения длины НКТ между пакерами в состав системы может быть включен компенсатор типа КМТВ.
