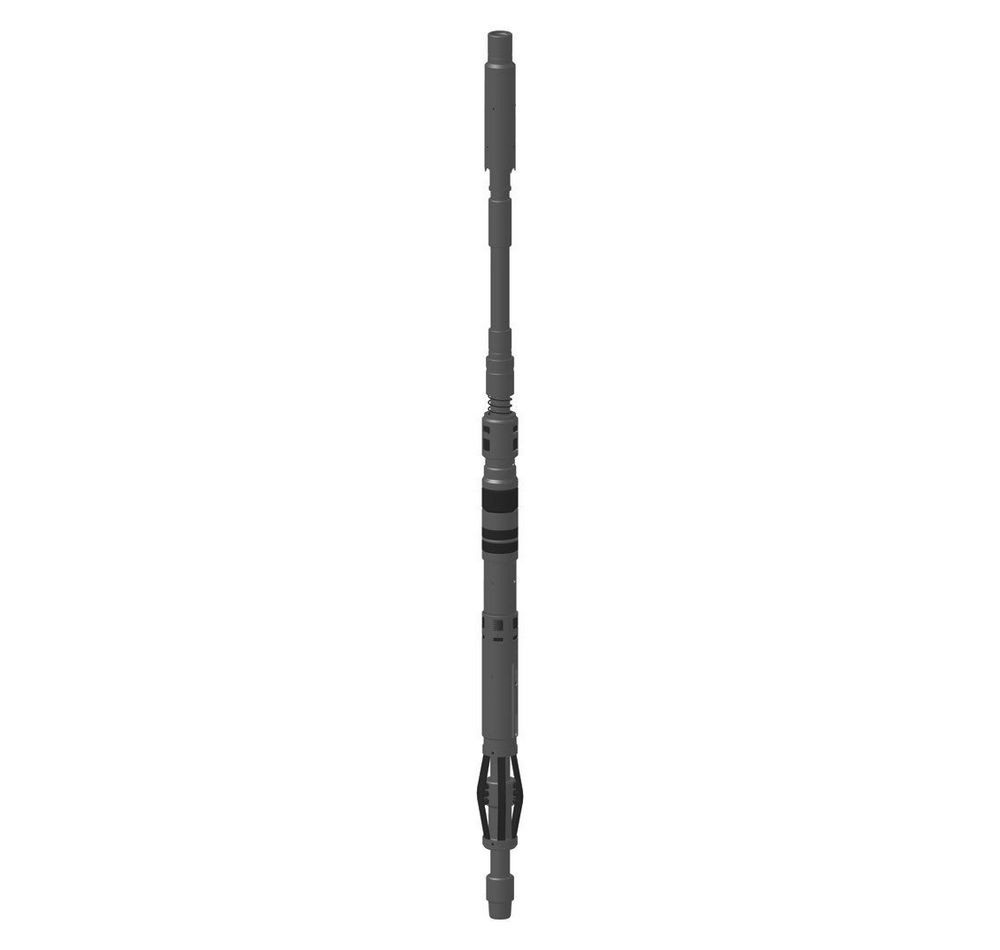

Системы отсекателя пласта с механической установкой типа СОП

Краткое описание
Системы отсекателя пласта типа СОП предназначены для герметичного отсечения пласта при помощи управляемого клапана-отсекателя, установленного на пакере, с целью обеспечения возможности замены погружного насосного оборудования без закачки жидкости глушения в пласт.

Системы могут быть изготовлены в двух вариантах:

  • со съемным клапаном-отсекателем;
  • со стационарным клапаном-отсекателем.

Применение съемного клапана-отсекателя позволяет производить очистку забоя от механических примесей без съема пакера.



Преимущества:

  • применение систем отсекателя пласта приводит к снижению затрат за счет отказа от традиционного способа глушения скважин;
  • использование систем позволяет избежать падения дебита за счет отсутствия вредного воздействия жидкости глушения на коллекторские свойства пласта;
  • применение систем продлевает ресурс ЭЦН, т.к. не используется насос для откачки тяжелых жидкостей глушения.
Типоразмер системы Наружный диаметр, мм Диаметр Эксплуата­ционной колонны, мм Толщина стенки эксплуата­ционной колонны, мм Заводская величина давления зарядки клапана, МПа, не более Возможная величина давления зарядки клапана, МПа Осевая нагрузка при пакеровки, кН Максимальная тем­пература рабочей среды, *С Присоедини­тельная резьба по ГОСТ 633-80 Масса, кг
СОП-140 118 140 6,2...7,7 3,4 2...6 150...170 150 73 220
СОП-146 122 146 7,0...9,5 3,4 2...6 150...170 150 73 230
СОП-168 140 168 8,9...12,1 3,4 2...6 150...170 150 73 300

В состав входит:

  • В комплект поставки входит ловитель механических примесей, спускаемый на пакер, и инструмент для его подъема.

  • Пакер типа ПДМ-СОП, входящий в состав системы, устанавливается вращением инструмента на 1/4 оборота вправо с его разгрузкой, снимается вращением на 1/4 оборота вправо и натяжением инструмента. Пакер типа ПДМ-СОП воспринимает давление, направленное как вверх, так и вниз.
