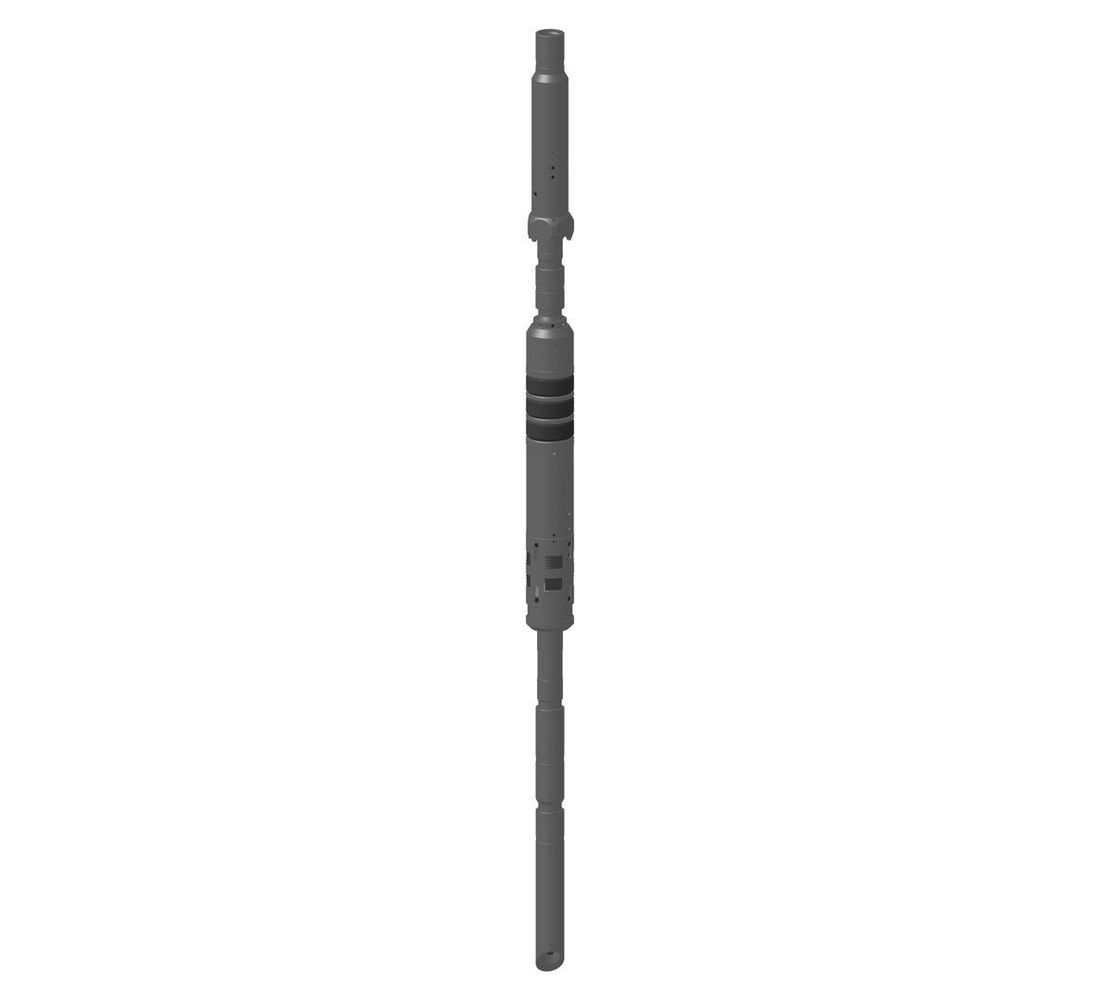

Системы отсекателя пласта с гидравлической установкой типа СОП Г

Краткое описание

Системы отсекателя пласта типа СОПГ предназначены для герметичного отсечения пласта при помощи управляемого клапана-отсекателя, установленного на пакере, с целью обеспечения возможности замены погружного насосного оборудования без закачки жидкости глушения в пласт.

Системы могут быть изготовлены в двух вариантах:

со съемным клапаном-отсекателем;
со стационарным клапаном-отсекателем.

Применение съемного клапана-отсекателя позволяет производить очистку забоя от механических примесей без съема пакера.

Преимущества:

приводят к снижению затрат за счет отказа от традиционного способа глушения скважин;
позволяют избежать падения дебита за счет отсутствия вредного воздействия жидкости глушения на коллекторские свойства пласта;
продлевают ресурс ЭЦН, т.к. не используется насос для откачки тяжелых жидкостей глушения.

Системы типа СОПГ устанавливаются гидравлически, поэтому могут использоваться в скважинах, обладающих сильными искривлениями ствола и в наклонных участках скважин.

Типоразмер системы	Наружный диаметр, мм	Диаметр Эксплуатационной колонны, мм	Толщина стенки эксплуатационной колонны, мм	Заводская величина давления зарядки клапана, МПа, не более	Возможная величина давления зарядки клапана, МПа	Величина давления жидкости при установке пакера, МПа	Максимальная температура рабочей среды, *С	Присоединительная резьба по ГОСТ 633-80	Масса, кг
СОПГ-178	144	178	12,7	34	20...60	21...39	150	73	250
СОПГ-178	150	178	9,2... 11,5	3,4	2...6	15	150	73	160

В состав входит:

В комплект поставки входит ловитель механических примесей, спускаемый на пакер, и инструмент для его подъема.
Пакер типа ПДГМ-ЦК, входящий в состав системы, устанавливается гидравлическим способом подачей жидкости по колонне НКТ и снимается осевым натяжением инструмента. Пакер типа ПДГМ-ЦК воспринимает давление, направленное как вверх, так и вниз.
