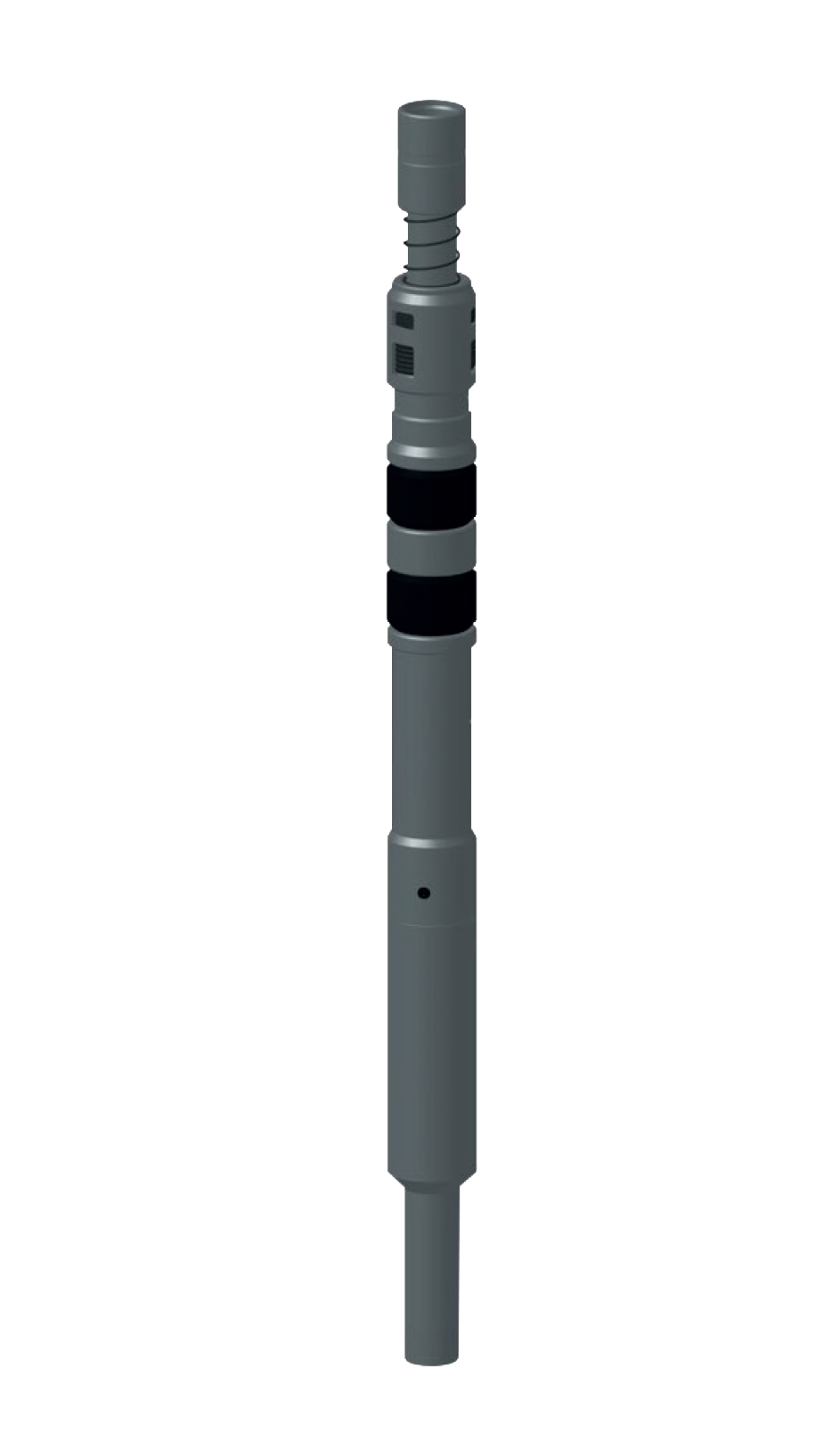

Пакеры верхние механические с упором на забой типа ПВМ-УЗ
Пакеры типа ПВМ-УЗ устанавливаются в обсадной колонне упором в забой или другой пакер, расположенный ниже, и разгрузкой инструмента, снимаются вращением на ¼ оборота вправо и натяжением инструмента. Пакеры воспринимают давление, направленное как вверх, так и вниз.
Область применения пакеров типа ПВМ-УЗ:
Используется в составе двухпакерной компоновки типа СПИОТ
Преимущества:
| Типоразмер пакера | Наружный диаметр, мм | Диаметр эксплуатационной колонны, мм | Толщина стенки эксплуатационной колонны, мм | Рабочий перепад давлений на пакере, МПа | Осевая нагрузка при установке, кН |
|---|---|---|---|---|---|
| ПВМ-УЗ -122х50 | 122 | 140 | 7 | 50 | 150-170 |
| 146 | 7,7…9,5 | ||||
| ПВМ-УЗ -140х50 | 140 | 168 | 9…10,6 | 50 | 150-170 |
| Типоразмер пакера | Максимальная температура рабочей среды, °С | Диаметр проходного канала, мм, не менее | Присоединительная резьба по ГОСТ 633-80 | Длина, мм |
|---|---|---|---|---|
| ПВМ-УЗ -122х50 | 150 | 50 | 73 | 1915 |
| ПВМ-УЗ -140х50 | 150 | 60 | 73 | 2025 |
