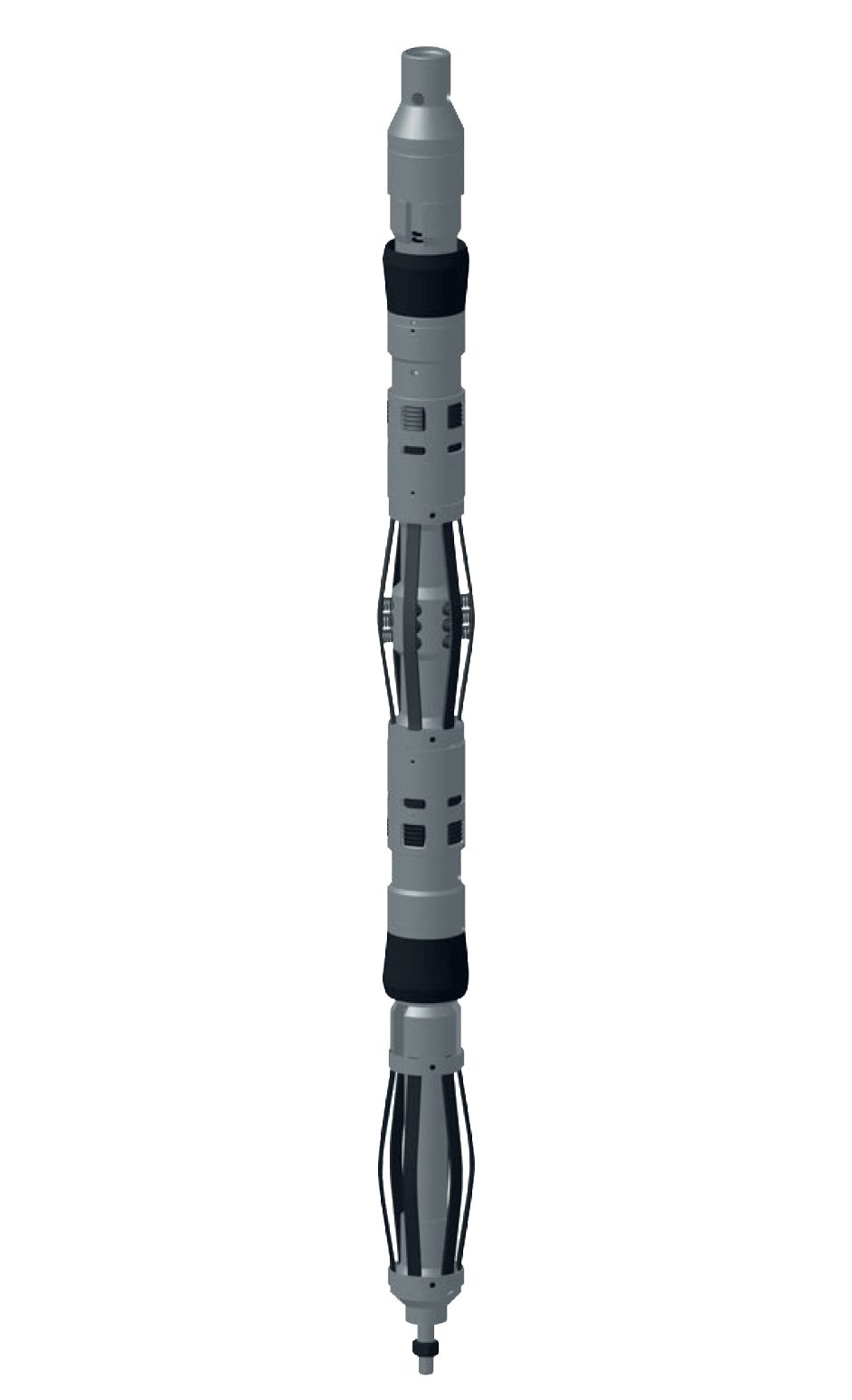

Пакеры-пробки двусторонние мостовые извлекаемые типа ПДМИ-М

Краткое описание
Пакеры-пробки типа ПДМИ-М предназначены для герметичного разобщения интервалов ствола обсадной колонны при эксплуатации скважин, ремонтно-изоляционных работах и проведении операций по воздействию на пласт.

Пакеры-пробки типа ПДМИ-М устанавливаются при помощи механического разъединителя.

Для установки пакеров-пробок не требуются натяжение или разгрузка инструмента. Пакеры-пробки предназначены для продолжительной автономной работы в скважине.

Область применения пакеров типа ПДМИ-М:

  • временное разобщение пластов в многопластовых скважинах при добыче нефти и закачке технологических жидкостей
  • селективный гидроразрыв пласта в многопластовых скважинах
  • опробование, обработка нескольких интервалов за одну спускоподъемную операцию
  • ремонтно-изоляционные работы

Одним из основных предназначений пакеров-пробок является их использование совместно с полнопроходными пакерами в сдвоенных операциях при работах с несколькими горизонтами.

Преимущества:

  • применяются для временного удержания давления как снизу, так и сверху
  • установка пакеров-пробок типа ПДМИ-М нейтральна и не требует ни натяжения, ни разгрузки инструмента
  • автономны, могут использоваться в качестве съемных мостов
  • имеют специальные клапаны, через которые осуществляется переток жидкости в процессе спуска и подъема
  • при эксплуатации совместно с полнопроходным пакером позволяют за один спуско-подъем отработать с любым количеством интервалов

Технические характеристики:

Типоразмер пакера-пробки Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа
ПДМИ-М -122х21 122 140 7 50
146 7,7…9,5
ПДМИ-М -140х50 140 168 9…10,6 50




Типоразмер пакера-пробки Максимальная температура рабочей среды, °С Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
ПДМИ-М -122х21 150 73 3300 200
ПДМИ-М -140х50 150 73 3500 250
