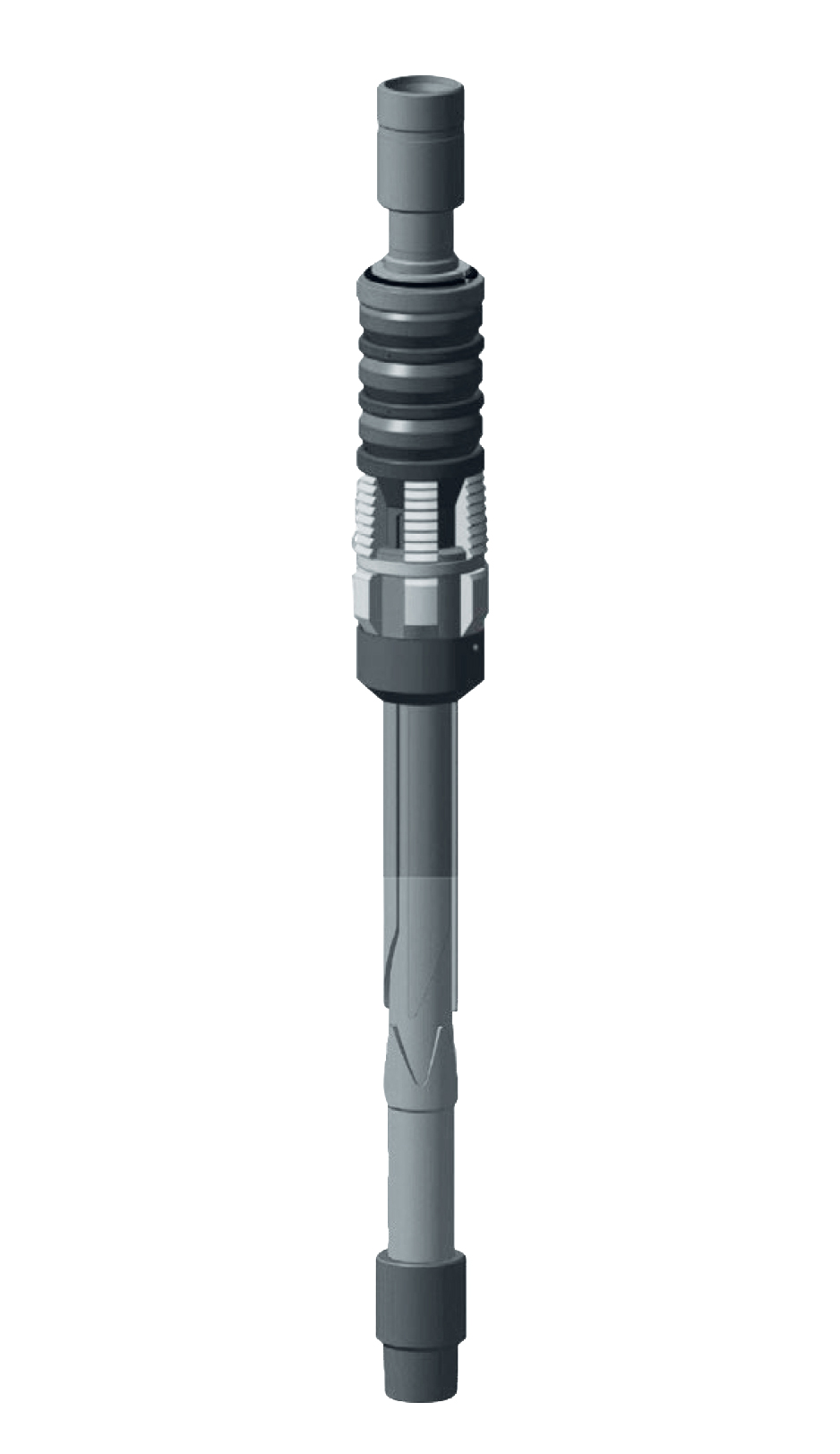

Пакеры нижние механические типа 4ПНМ

Краткое описание
Пакеры типа 4ПНМ предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от воздействия среды при эксплуатации скважин и проведении ремонтно-профилактических работ.

Пакеры типа 4ПНМ устанавливаются в обсадных трубах путем осевых перемещений инструмента без вращения. Пакеры воспринимают усилие от перепада давлений, направленных вниз

Область применения пакеров типа 4ПНМ:

  • опрессовка обсадной колонны, поиск негерметичности
  • проведение ремонтно-изоляционных работ
  • закачка в пласт технологических жидкостей
  • обработка пласта, интенсификация добычи

Преимущества:

  • высокая надежность уплотняющих элементов
  • простота эксплуатации
  • невысокая цена

Пакеры типа 4ПНМ выдерживают перепад давления до 50 МПа. Нагнетание жидкостей под пакер возможно только при невысоких давлениях.

Технические характеристики:

Типоразмер пакера Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа Осевая нагрузка при установке, кН
4ПНМ-118х50 118 140 7…9 50 40-60
146 10,7
4ПНМ-122х50 122 140 7 50 40-60
146 7,7…9,5
4ПНМ-140х50 140 168 9…10,6 50 40-60




Типоразмер пакера Максимальная температура рабочей среды, °С Диаметр проходного канала, мм, не менее Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
4ПНМ-118х50 150 50 73 1300 60
4ПНМ-122х50 150 50 73 1300 65
4ПНМ-140х50 150 60 73 1300 74
