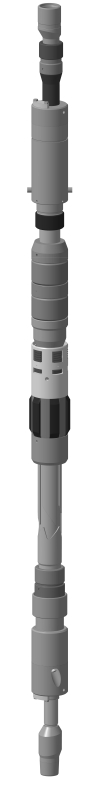

Пакеры нижние механические с кабельным вводом типа ПНМ-КВМ

Краткое описание

Пакеры типа ПНМ-КВМ предназначены для герметичного разобщения интервалов ствола обсадной колонны и отсечения зоны негерметичности эксплуатационной колонны от зоны размещения электропогружного насосного оборудования.

Пакеры типа ПНМ-КВМ устанавливаются в обсадной колонне путем осевых перемещений инструмента без его вращения и воспринимают усилие от перепада давления направленного вниз, в сторону забоя.

Область применения пакеров типа ПНМ-КВМ:

временная изоляция негерметичности эксплуатационной колонны, находящейся выше пакера, при механическом способе добычи нефти

Преимущества:

предназначены для длительной работы в скважине
поставляются с кабелем внутри и снабжены разъемами (токовводами), аналогичными разъемам насосов ЭЦН
подготовка к спуску занимает не более 1 часа и не требует заделки кабеля в пакер и его герметизации
сечение жил кабеля внутри пакера – 25 мм2
пакеры и разъемы кабельных вводов опрессованы в заводских условиях и выдерживают перепад давления 35 МПа

Пакер типа ПНМ-КВМ входят в состав Комплекса оборудования для добычи нефти ниже зоны негерметичности типа КДН НН

Технические характеристики:

Типоразмер пакера	Наружный диаметр, мм	Диаметр эксплуатационной колонны, мм	Толщина стенки эксплуатационной колонны, мм	Рабочий перепад давлений на пакере, МПа
ПНМ-КВМ -118х35	118	140	7…9	35
ПНМ-КВМ -118х35	118	146	10,7	35
ПНМ-КВМ -122х35	122	140	7	35
ПНМ-КВМ -122х35	122	146	7,7…9,5	35
ПНМ-КВМ -140х35	140	168	9…10,6	35
ПНМ-КВМ -148х35	148	178	10.4…12,7	35

Типоразмер пакера	Осевая нагрузка при пакеровке, кН	Максимальная температура рабочей среды, °С	Диаметр проходного канала, мм, не менее	Присоединительная резьба по ГОСТ 633-80	Длина, мм	Масса, кг
ПНМ-КВМ -118х35	80-120	150	28	60	3000	114
ПНМ-КВМ -118х35	80-120	150	28	60	3000	114
ПНМ-КВМ -122х35	80-120	150	28	73	3000	120
ПНМ-КВМ -122х35	80-120	150	28	73	3000	120
ПНМ-КВМ -140х35	80-120	150	35	73	3005	155
ПНМ-КВМ -148х35	80-120	150	35	73	3005	166
