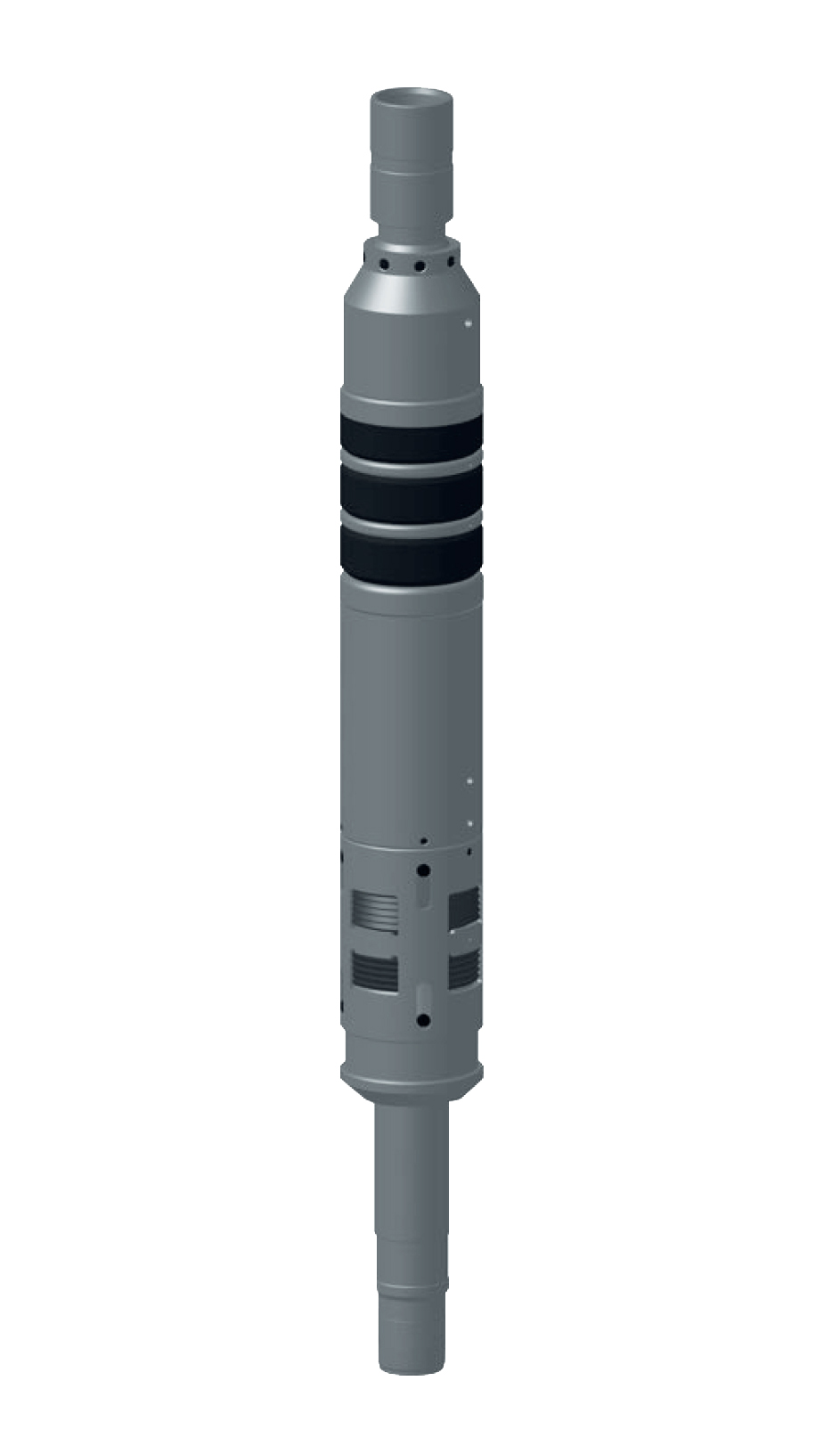

Пакеры гидравлические с циркуляционным клапаном типа ПДГМ-ЦК

Краткое описание
Пакеры типа ПДГМ-ЦК предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от воздействия среды при эксплуатации скважин и проведении операций по воздействию на пласт.

Пакеры типа ПДГМ-ЦК устанавливаются гидравлическим способом, подачей жидкости по колонне НКТ; снимаются осевым натяжением инструмента. Пакеры воспринимают давление, направленное как вверх, так и вниз.

Эксплуатация пакера допустима только с разгруженным на него инструментом.

Пакер обеспечивает максимальную точность установки его на место, а применение модифицированного уплотнения состоящего из 6 уплотнителей, гарантирует герметичность и легкость его съема.

Область применения пакеров типа ПДГМ-ЦК:

  • освоение и эксплуатация нефтяных и газовых скважин, добыча нефти и газа
  • поддержание пластового давления (ППД)
  • гидравлический разрыв пласта (ГРП)
  • интенсификация добычи

Преимущества:

  • надежны и просты в установке
  • имеют встроенный разгрузочно-перепускной клапан, способствующий освобождению и извлечению пакера
  • эффективно работают в наклонных и горизонтальных участках скважин
  • благодаря наличию типоразмеров малых диаметров, могут применяться для герметизации хвостовиков боковых стволов скважин
  • гидравлическая система блокировки предотвращает преждевременную установку пакера
  • ствол пакера не перемещается во время установки, что позволяет устанавливать пакеры один за другим

Технические характеристики:

Типоразмер пакера Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа Рабочее давле-ние при уста-новке пакера, МПа
ПДГМ-ЦК-82х105 82 102 6,5 105 30
ПДГМ-ЦК-92х105 92 114 6,4…7,4 105 30
ПДГМ-ЦК-114х105 114 140 8…10 105 30
ПДГМ-ЦК-118х105 118 140 7…9 105 30
146 10,7
ПДГМ-ЦК-122х105 122 140 7 105 30
146 7,7…9,5
ПДГМ-ЦК-136х105 136 168 12,1 105 30
ПДГМ-ЦК-140х105 140 168 9…10,6 105 30
ПДГМ-ЦК-144х105 144 168 7,3…9 105 30
178 11,5…13,7
ПДГМ-ЦК-148х105 148 178 10,4…12,7 105 30




Типоразмер пакера Максимальная температура рабочей среды, °С Диаметр проходного канала, мм, не менее Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
ПДГМ-ЦК-82х105 150 35 60 1075 22
ПДГМ-ЦК-92х105 150 35 60 1100 35
ПДГМ-ЦК-114х105 150 50 73 1150 42
ПДГМ-ЦК-118х105 150 50 73 1150 44
ПДГМ-ЦК-122х105 150 50 73 1650 46
ПДГМ-ЦК-136х105 150 60 73 1650 69
ПДГМ-ЦК-140х105 150 60 73 1650 80
ПДГМ-ЦК-144х105 150 60 73 1650 80
ПДГМ-ЦК-148х105 150 60 73 1650 91
