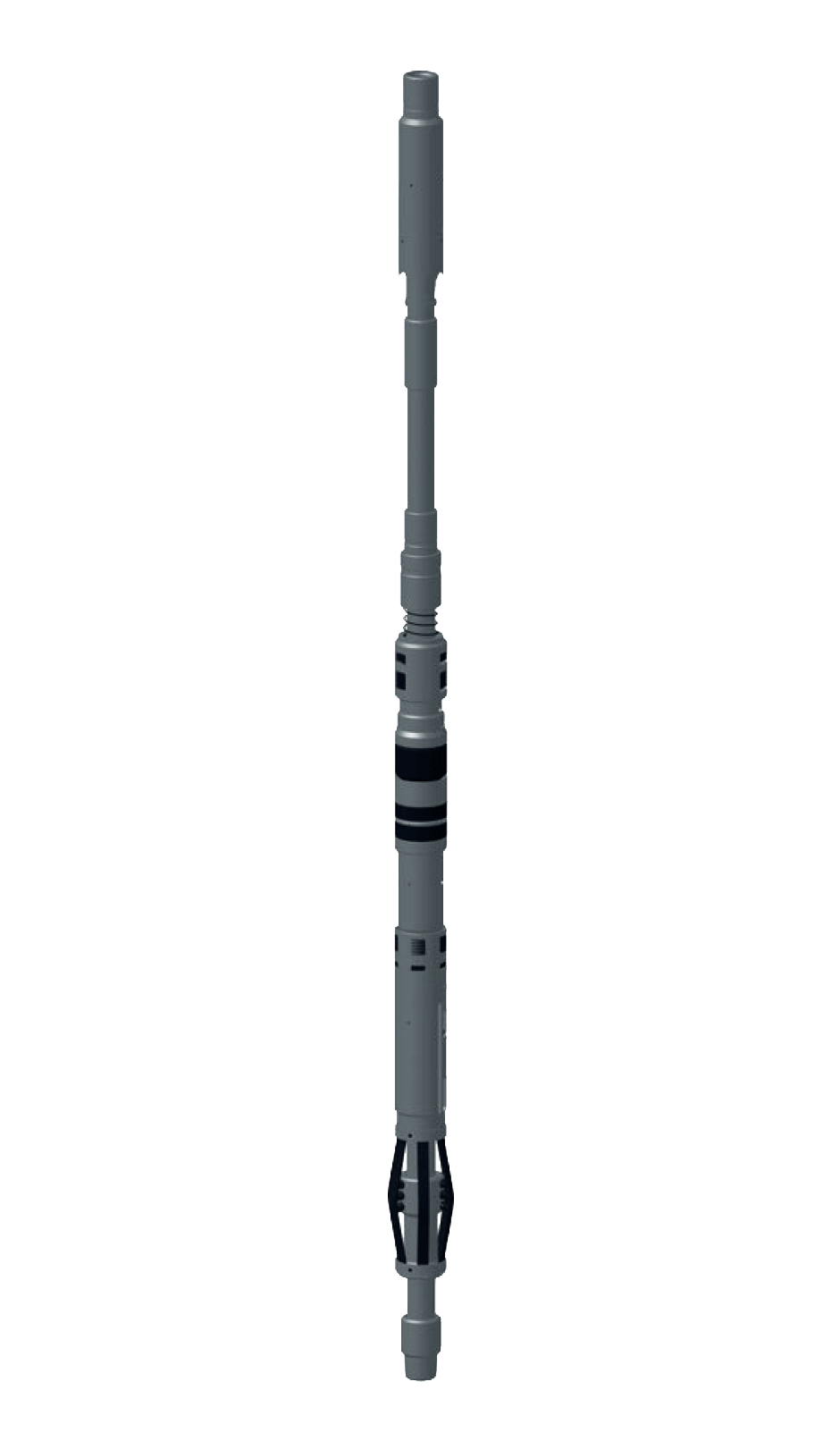

Пакеры двусторонние механические типа ПДМ-СОП

Краткое описание
Пакеры типа ПДМ-соп предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от воздействия среды при эксплуатации скважин и проведении операций по воздействию на пласт.

Пакеры типа ПДМ-соп устанавливаются в обсадной колонне вращением инструмента на ¼ оборота вправо с его разгрузкой, снимаются вращением на ¼ оборота вправо и натяжением инструмента. Пакеры воспринимают давление, направленное как вверх, так и вниз.

Область применения пакеров типа ПДМ-соп:

  • освоение и эксплуатация нефтяных и газовых скважин, добыча нефти и газа
  • поддержание пластового давления (ППД)
  • гидроразрыв пласта (ГРП)
  • закачка в пласт технологических жидкостей, кислотная обработка пластов
  • интенсификация добычи, депрессионные воздействия на пласт

Преимущества:

  • предназначены для длительной работы в скважине
  • могут быть оставлены в скважине при помощи разъединителя
  • имеют циркуляционный канал, выравнивающий давления в надпакерной и в подпакерной зонах при съеме пакера

Пакеры типа ПДМ-соп применяются в составе двухпакерных систем типа СПИОТ и системах отсекателя пласта типа СОП

Технические характеристики:

Типоразмер пакера Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа Осевая нагрузка при установке, кН
ПДМ-соп -118х50 118 140 7…9 50 120-170
146 10,7
ПДМ-соп -122х50 122 140 7 50 120-170
146 7,7…9,5
ПДМ-соп -140х50 140 168 9…10,6 50 120-170




Типоразмер пакера Максимальная температура рабочей среды, °С Диаметр проходного канала, мм, не менее Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
ПДМ-соп -118х50 150 50 73 2200 85
ПДМ-соп -122х50 150 50 73 2200 90
ПДМ-соп -140х50 150 60 73 2300 120
