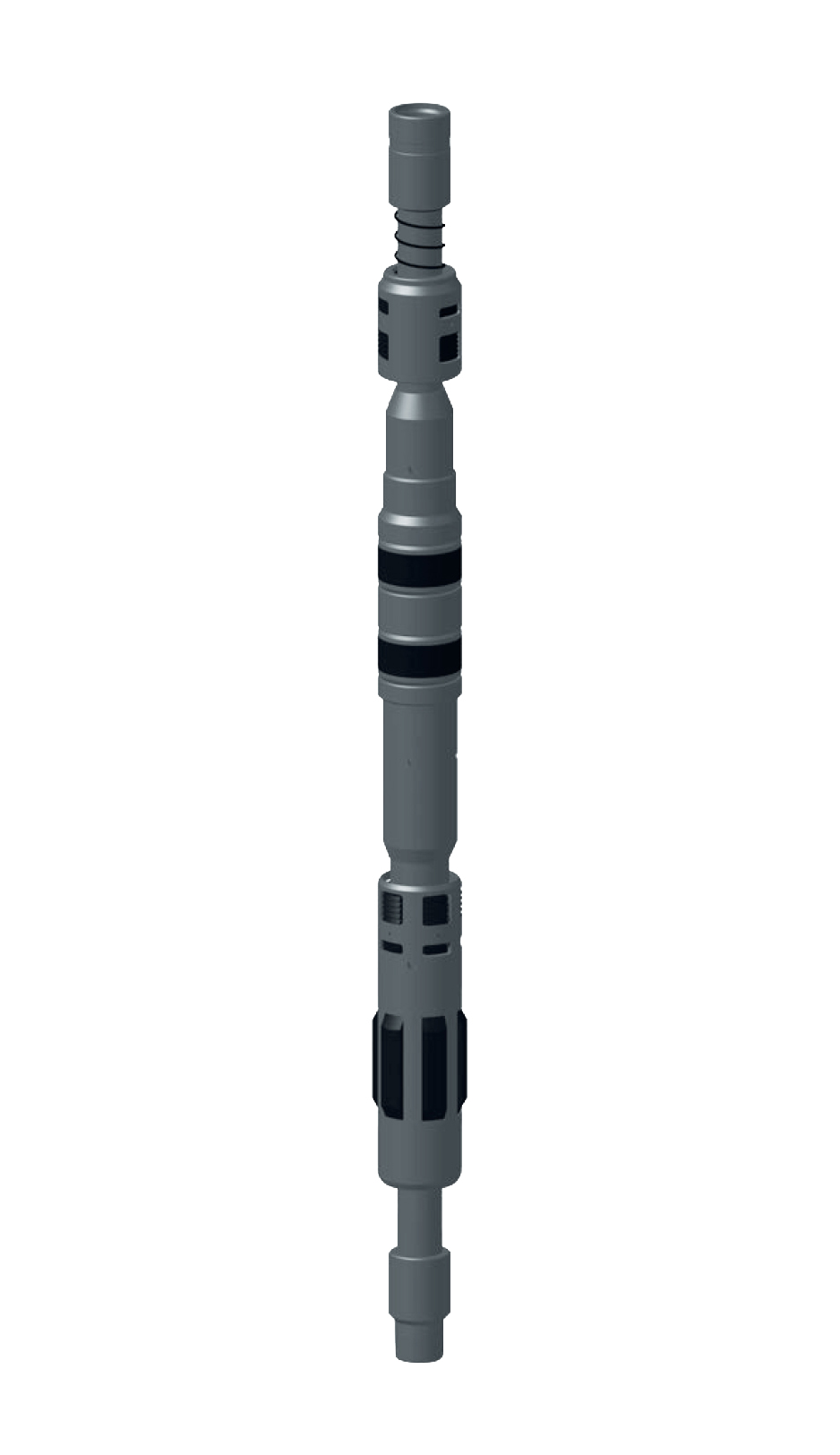

Пакеры двусторонние механические типа ПДМ-ОН-В

Краткое описание
Пакеры типа ПДМ-ОН-В предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от воздействия среды при эксплуатации скважин и проведении операций по воздействию на пласт.

Пакеры типа ПДМ-ОН-В устанавливаются в обсадной колонне осевым движением инструмента вниз (разгрузкой инструмента); снимаются вращением на ¼ оборота вправо и натяжением инструмента, воспринимают давление, направленное как вверх, так и вниз.

Область применения пакеров типа ПДМ-ОН-В:

  • освоение и эксплуатация нефтяных и газовых скважин, добыча нефти и газа
  • исследование эксплуатационной колонны или пласта давлением жидкости
  • поддержание пластового давления (ППД)
  • гидроразрыв пласта (ГРП), кислотная обработка пластов
  • интенсификация добычи, депрессионные воздействия на пласт

Преимущества:

  • предназначены для длительной работы в скважине
  • могут быть оставлены в скважине при помощи разъединителя
  • обладают высокой надежностью и удобством в эксплуатации

Технические характеристики:

Типоразмер пакера Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа Осевая нагрузка при установке, кН
ПДМ-ОН-В -118х50 118 140 7…9 50 100-150
146 10,7
ПДМ-ОН-В -122х50 122 140 7 50 100-150
146 7,7…9,5
ПДМ-ОН-В -136х50 136 168 12,1 50 100-150
ПДМ-ОН-В -140х50 140 168 9…10,6 50 100-150
ПДМ-ОН-В -144х50 144 168 7,3…9 50 100-150
178 11,5…13,7




Типоразмер пакера Максимальная температура рабочей среды, °С Диаметр проходного канала, мм, не менее Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
ПДМ-ОН-В -118х50 150 50 73 1672 50
ПДМ-ОН-В -122х50 150 50 73 1672 59
ПДМ-ОН-В -136х50 150 60 73 1680 60
ПДМ-ОН-В -140х50 150 60 73 1700 62
ПДМ-ОН-В -144х50 150 60 73 1700 65

По специальному заказу пакеры типа ПДМ-ОН-В могут быть изготовлены в исполнении, рассчитанном на максимальный перепад давления 105 МПа.
