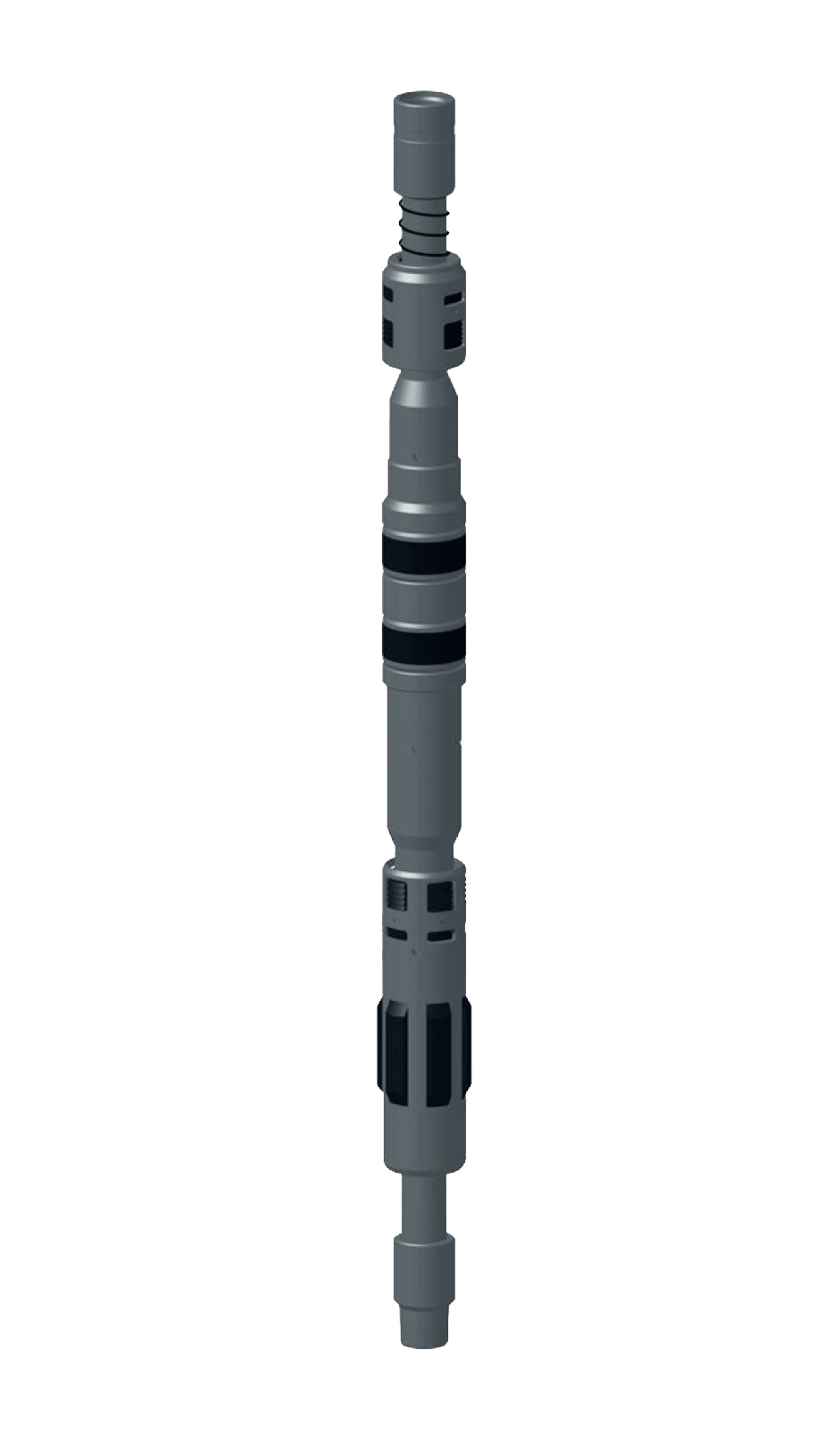

Пакеры двусторонние механические типа ПДМ-ОН-О

Краткое описание
Пакеры типа ПДМ-ОН-О предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от воздействия среды при эксплуатации скважин и проведении операций по воздействию на пласт.

Пакеры типа ПДМ-ОН-О устанавливаются в обсадной колонне осевым движением инструмента вниз (разгрузкой инструмента); снимаются натяжением инструмента, воспринимают давление, направленное как вверх, так и вниз.

Эксплуатация пакера допустима только с разгруженным на него инструментом.

Область применения пакеров типа ПДМ-ОН-О:

  • освоение и эксплуатация нефтяных и газовых скважин
  • исследование эксплуатационной колонны или пласта давлением жидкости
  • поддержание пластового давления (ППД)
  • закачка в пласт технологических жидкостей

Преимущества:

  • предназначены для длительной работы в скважине
  • могут использоваться в нагнетательных скважинах
  • обладают высокой надежностью и удобством в эксплуатации

Технические характеристики:

Типоразмер пакера Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа Осевая нагрузка при установке, кН
ПДМ-ОН-О -118х50 118 140 7…9 50 100-150
146 10,7
ПДМ-ОН-О -122х50 122 140 7 50 100-150
146 7,7…9,5
ПДМ-ОН-О -136х50 136 168 12,1 50 100-150
ПДМ-ОН-О -140х50 140 168 9…10,6 50 100-150




Типоразмер пакера Максимальная температура рабочей среды, °С Диаметр проходного канала, мм, не менее Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
ПДМ-ОН-О -118х50 150 50 73 1672 50
ПДМ-ОН-О -122х50 150 50 73 1672 59
ПДМ-ОН-О -136х50 150 60 73 1680 62
ПДМ-ОН-О -140х50 150 60 73 1700 60

По специальному заказу пакеры типа ПДМ-ОН-О могут быть изготовлены в исполнении, рассчитанном на максимальный перепад давления 105 МПа.
