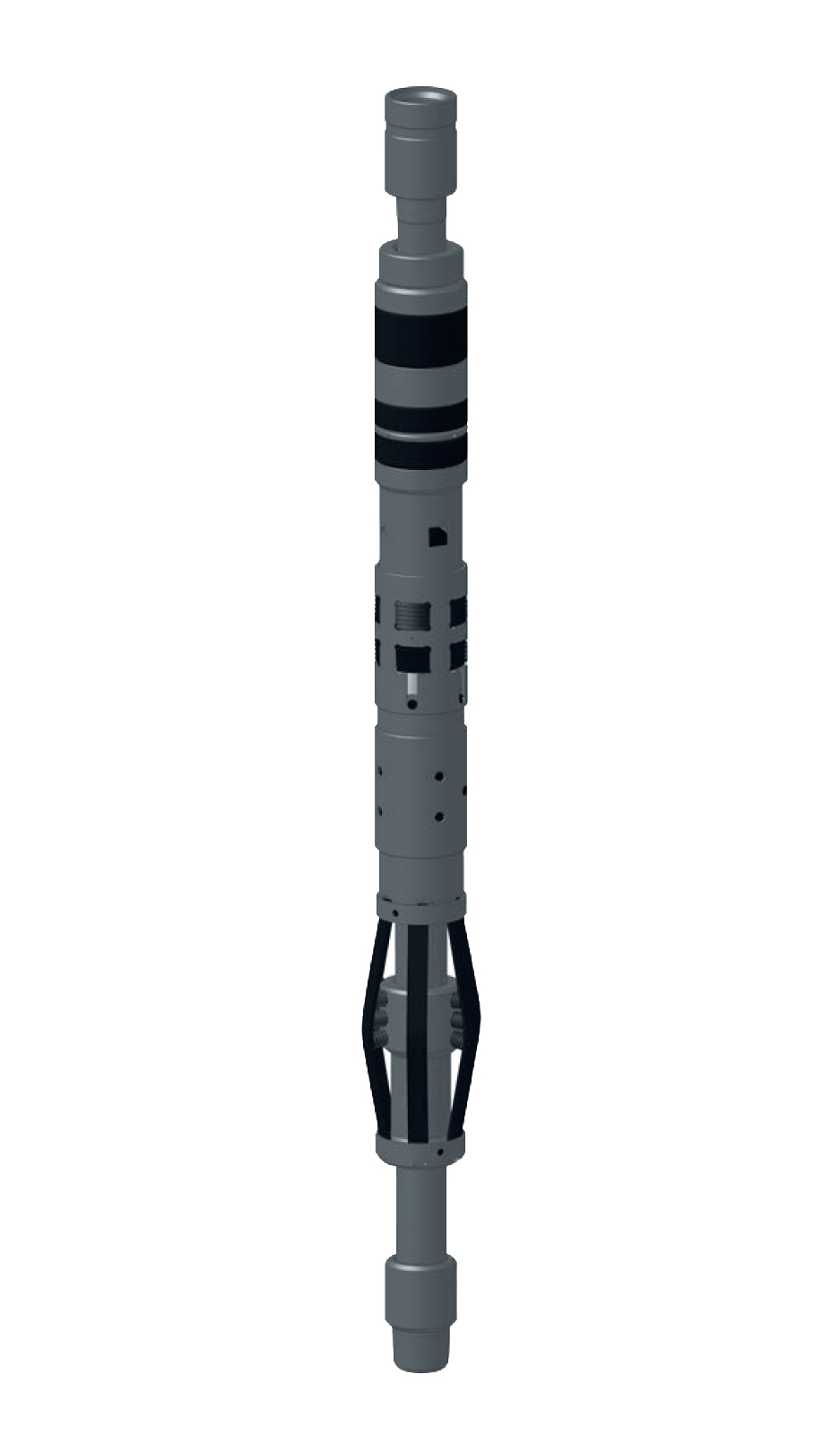

Пакеры двусторонние механические типа ПДМ-часовой

Краткое описание
Пакеры типа ПДМ-часовой предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от воздействия среды при эксплуатации скважин и проведении операций по воздействию на пласт.

Пакеры типа ПДМ-часовой устанавливаются в обсадной колонне вращением инструмента на 4 оборота вправо с его разгрузкой, снимаются вращением на 8 оборотов вправо и натяжением инструмента. Пакеры воспринимают давление, направленное как вверх, так и вниз.

Область применения пакеров типа ПДМ-часовой:

  • освоение и эксплуатация нефтяных и газовых скважин, добыча нефти и газа
  • поддержание пластового давления (ППД)
  • гидравлический разрыв пласта (ГРП)
  • закачка в пласт технологических жидкостей

САМЫЕ НАДЕЖНЫЕ ПАКЕРЫ В ЛИНЕЙКЕ по фиксации в эксплуатационной колонне

Преимущества:

  • могут быть оставлены в скважине при помощи разъединителя
  • используются при ППД, ГРП, кислотных обработках пластов
  • выдерживают высокие вибрационные нагрузки, гидроудары
  • имеют циркуляционный канал, выравнивающий давления в надпакерной и в подпакерной зонах при съеме пакера
  • имеют мощный центратор, позволяющий устанавливать пакер на наклонных участках
Типоразмер пакера Наружный диаметр, мм Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Рабочий перепад давлений на пакере, МПа Осевая нагрузка при установке, кН
ПДМ-часовой -122х70 122 140 7 70 90-110
146 7,7…9,5
ПДМ-часовой -140х70 140 168 9…10,6 70 90-110




Типоразмер пакера Максимальная температура рабочей среды, °С Диаметр проходного канала, мм, не менее Присоединительная резьба по ГОСТ 633-80 Длина, мм Масса, кг
ПДМ-часовой -122х70 150 50 73 1902 75
ПДМ-часовой -140х70 150 60 73 1982 86,5
