Волновые ударные механизмы для ликвидации прихватов типа ВУМП

Краткое описание
Волновые ударные механизмы типа ВУМП предназначены для ликвидации прихватов колонны насосно-компрессорных труб или бурильных труб в обсаженной колонне при капитальном ремонте скважин.

ВУМП позволяет

  • осуществить регулируемый удар вверх вдоль оси прихваченной колонны труб путем натяжения инструмента подъемной установкой (механический способ) или с одновременной подачей по кольцевому пространству промывочной жидкости под давлением (гидромеханический способ);
  • осуществить регулируемый удар вниз весом инструмента с определением силы удара;
  • осуществить последовательный удар (вверх и вниз) одним натяжением инструмента;
  • осуществить волновое колебание аварийной колонны;
  • в случае не возможности ликвидации прихвата, отсоединиться от аварийной колонны труб по безопасному замку;
  • компенсировать воздействие удара в противоположном удару направлении.

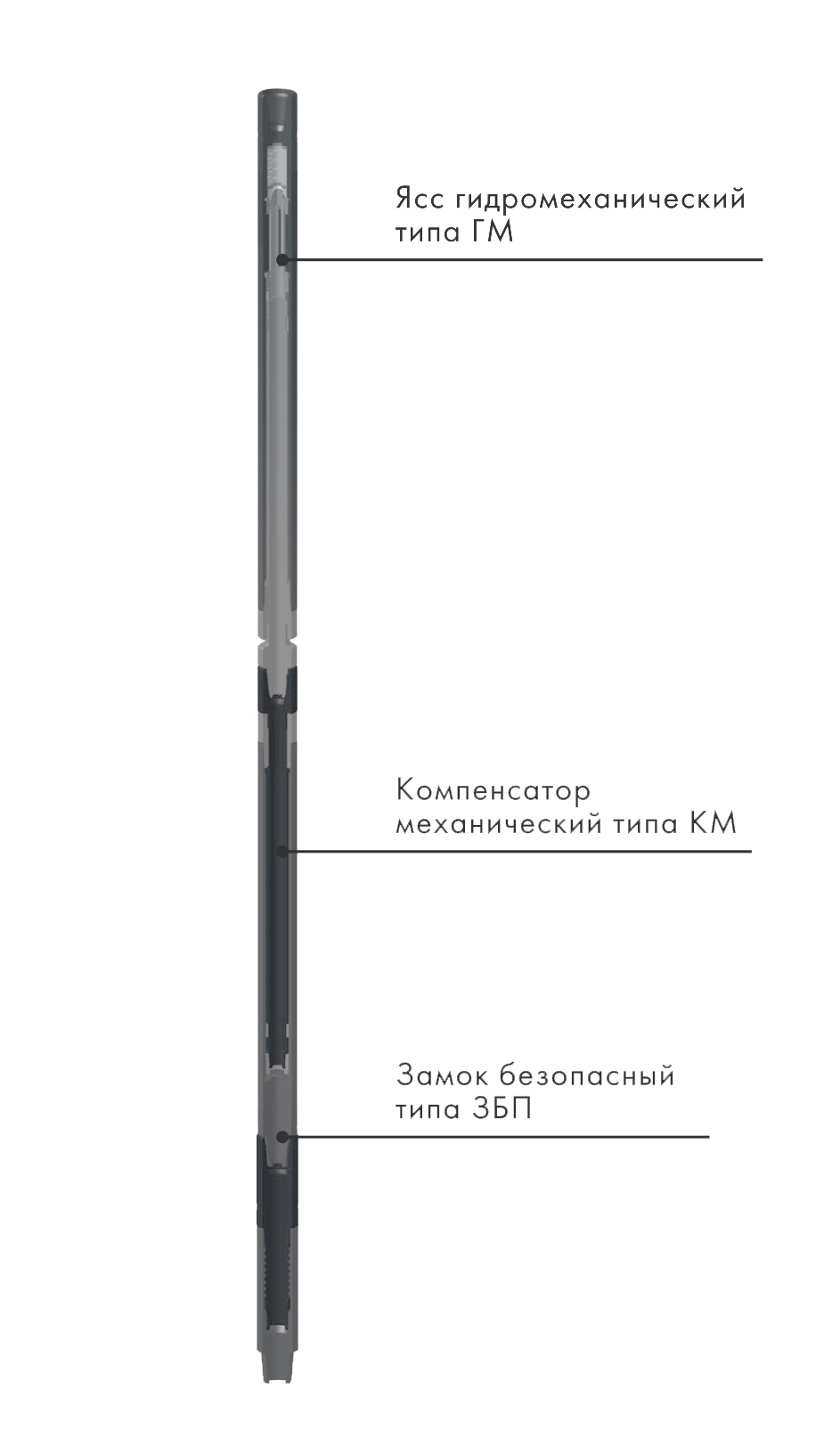

В состав каждого механизма входят:

  • ясс гидромеханический типа ГМ
  • компенсатор механический типа КМ
  • замок безопасный типа ЗБП

Технические характеристики ВУМП-120
Усилие разрыва (при длине инструмент – 2500 м) кН, не более:
механический режим; 110
гидромеханический режим (5 МПа) 300
Ударный импульс, кН, не более (за время импульса 0,1с) 1330
Грузоподъемность (открытый ясс), кН, не более 2100
Свободный ход штока ясса, мм, не более 800
Свободный ход штока компенсатора, мм, не более 800
Рабочая температура, °С, не более 120
Диаметр отверстия для промывочной жидкости, мм, не более 40
Передаваемый крутящий момент, кН*м, не более 30
Присоединительная резьба ГОСТ 28487-90 З-88
Габаритные размеры, мм, не более:
длина 4500
наружный диаметр 120
Масса, кг, не более 235
