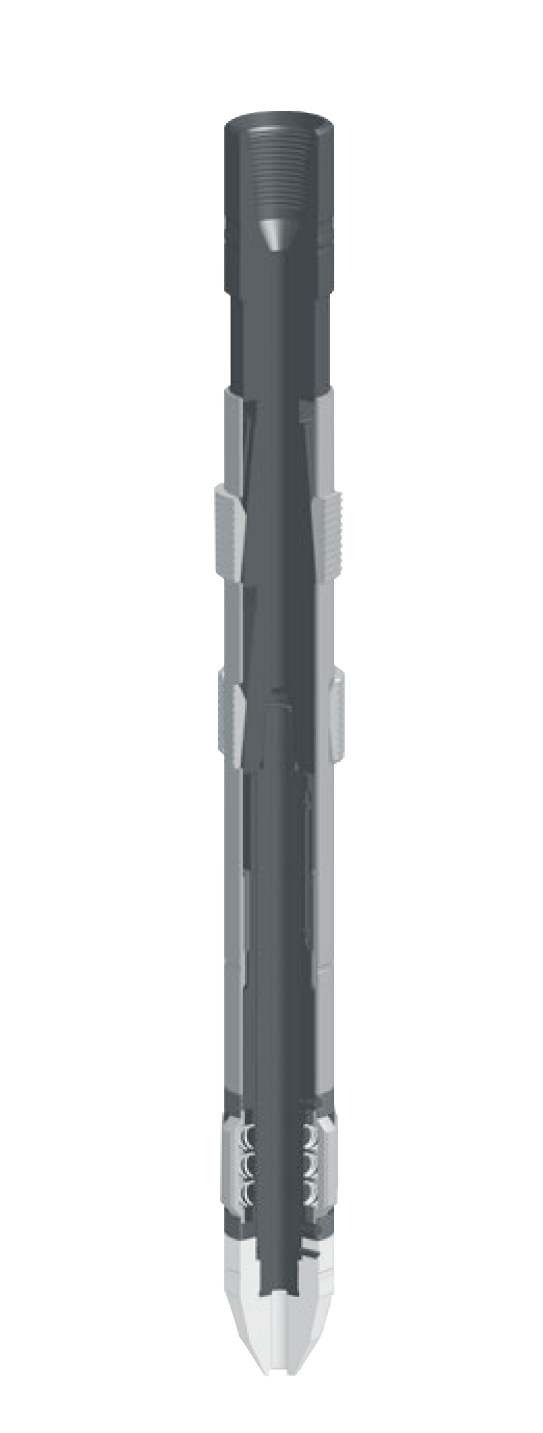

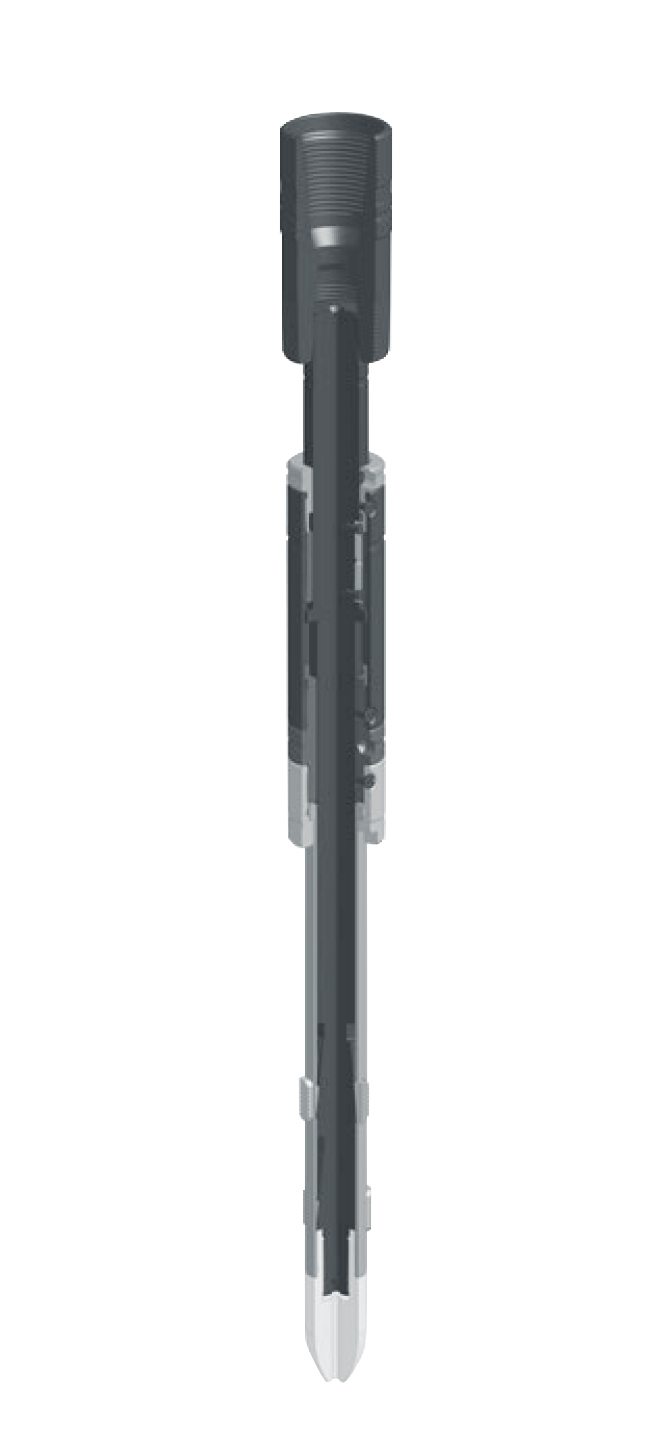

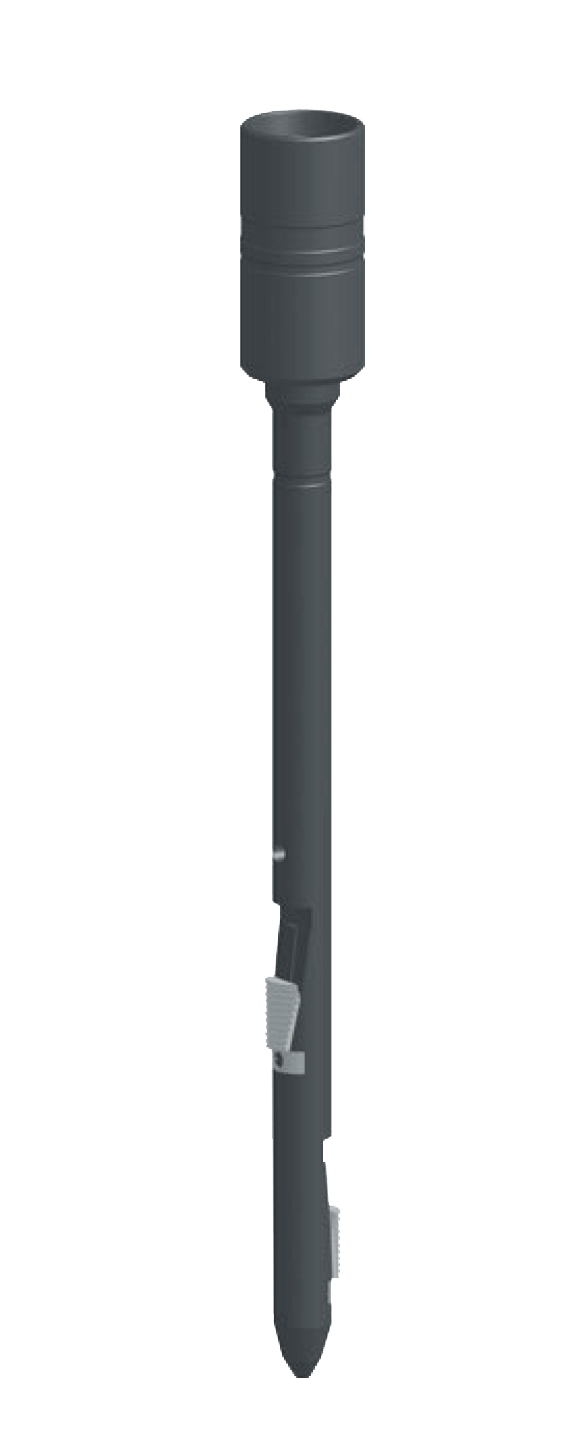

Труболовки внутренние типов ТВ и ТВМ 1
Типоразмер труболовки | Наружный диаметр, мм | Диапазон захватываемых диаметров, мм | Допускаемая осевая нагрузка, кН | Присоединительная резьба по ГОСТ 28487-90 | |
---|---|---|---|---|---|
переводника | направления | ||||
ТВ 48-80 | 80 | - | 39...43 | 350 | З-66 |
ТВ 60-80 | 80 | - | 48...55 | 520 | З-66 |
ТВ 60-92 | 92 | - | 48...55 | 520 | З-66 |
ТВ 60-113 | 113 | - | 48...55 | 520 | З-88 |
ТВ 60-120 | 113 | 120 | 48...55 | 520 | З-66 |
ТВ 73-95 | 95 | - | 59...66 | 600 | З-76 |
ТВ 73-95 | 95 | - | 63...70* | 600 | З-76 |
ТВ 73-113 | 113 | - | 59...66 | 600 | З-88 |
ТВ 73-113 | 113 | - | 63...70* | 600 | З-88 |
ТВ 73-120 | - | 120 | 59...66 | 600 | З-76 |
ТВ 73-120 | - | 120 | 63...70* | 600 | З-76 |
ТВ 89-108 | 108 | - | 72...83,5 | 600 | З-88 |
ТВ 89-108 | 108 | - | 76...89* | 600 | З-88 |
ТВ 89-110 | 110 | - | 72...83,5 | 600 | З-88 |
ТВ 89-110 | 110 | - | 75...88* | 600 | З-88 |
ТВ 89-120 | 120 | - | 72...83,5 | 1200 | З-102 |
ТВ 89-120 | 120 | - | 75...88* | 1200 | З-102 |
ТВ 89-132 | - | 132 | 72...83,5 | 1200 | З-88 |
ТВ 89-132 | - | 132 | 75...88* | 1200 | З-88 |
ТВ 102-120 (З-102) | 120 | - | 79-86 | 1150 | З-102 |
ТВ 102-120 (З-102) | 120 | - | 85-92 | 1150 | З-102 |
ТВ 114-120 | 120 | - | 90...102,5 | 1200 | З-102 |
ТВ 114-120 | 120 | - | 97...109,5* | 1200 | З-102 |
ТВ 114-130 | 130 | - | 90...102,5 | 1200 | З-102 |
ТВ 114-130 | 130 | - | 97...109,5* | 1200 | З-102 |
ТВМ1-60 | 90 | - | 48,7...53 | 300 | З-76 |
ТВМ1-73 | 90 | - | 58...65 | 500 | З-76 |
ТВМ1-89 | 108 | - | 72...79 | 1200 | З-88 |
ТВМ1-102 (80-86) | 120 | - | 80...86 | 1000 | З-102 |
ТВМ1-102 (86-92) | 120 | - | 86...92 | 1000 | З-102 |
ТВМ1-114 (92-98) | 120 | - | 92...98 | 1200 | З-102 |
ТВМ1-114 (99-103) | 120 | - | 99...103 | 1200 | З-102 |
ТВМ1-127 (104-115) | 140 | - | 104...115 | 1600 | З-117 |
ТВМ1-127 (110-120) | 140 | - | 110...120 | 1600 | З-117 |
ТВМ1-146 (116-132) | 160 | - | 116...132 | 2150 | З-121 |
ТВМ1-146 (123-136) | 160 | - | 123...136 | 2150 | З-121 |
