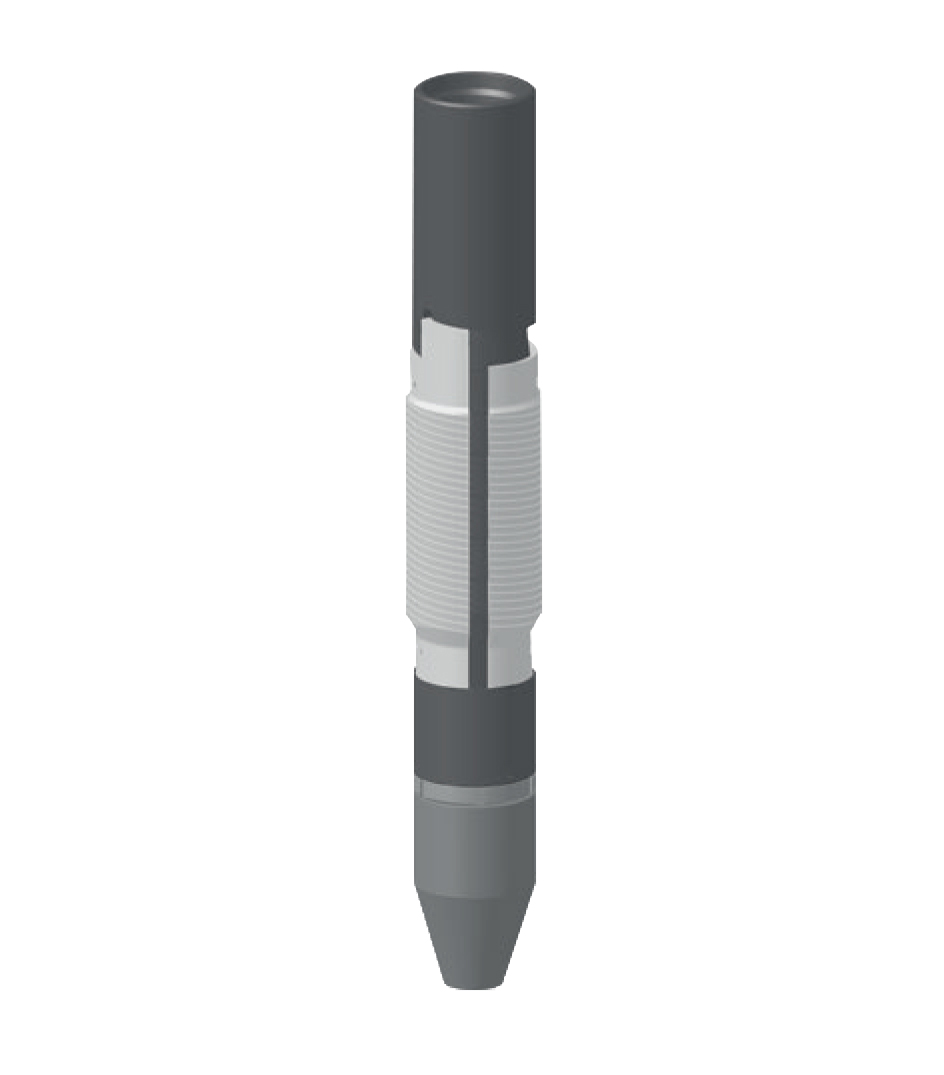

Ловители труб внутреннего захвата типа ЛТВ2
Конструкция ловителей обеспечивает освобождение от аварийного объекта при невозможности извлечения его из скважины, а также циркуляцию промывочной жидкости при проведении аварийных работ.
Все ловители могут выпускаться с переводником и уплотнением.
| Типоразмер ловителя | Наружный диаметр, мм | Допускаемая осевая нагрузка, кН | Присоединительная резьба по ГОСТ 28487-90 | |
|---|---|---|---|---|
| ЛТВ2-48 | с переводником | 65 | 250 | З-50 ГОСТ 7918-75 |
| ЛТВ2-60 | с переводником | 80 | 330 | З-66 |
| ЛТВ2-73 | с переводником | 95 | 540 | З-76 |
| ЛТВ2-89 | с переводником | 108 | 800 | З-88 |
| ЛТВ2-102 | проходной | 80 | 1300 | З-66 |
| ЛТВ2-102 | проходной с уплотнением | 80 | 1300 | З-66 |
| ЛТВ2-102 | с переводником | 121 | 1300 | З-102 |
| ЛТВ2-102 | с переводником и уплотнением | 121 | 1300 | З-102 |
| ЛТВ2-114 | проходной | 95 | 1400 | З-73 |
| ЛТВ2-114 | проходной с уплотнением | 95 | 1400 | З-73 |
| ЛТВ2-114 | с переводником | 127 | 1400 | З-102 |
| ЛТВ2-114 | с переводником и уплотнением | 127 | 1400 | З-102 |
| ЛТВ2-127 | проходной | 98 | 1500 | З-76 |
| ЛТВ2-127 | проходной с уплотнением | 98 | 1500 | З-76 |
| ЛТВ2-127 | с переводником | 140 | 1500 | З-117 |
| ЛТВ2-127 | с переводником и уплотнением | 140 | 1500 | З-117 |
| ЛТВ2-146 | проходной | 95 | 2200 | З-88 |
| ЛТВ2-146 | проходной с уплотнением | 95 | 2200 | З-88 |
| ЛТВ2-146 | с переводником | 127 | 2200 | З-121 |
| ЛТВ2-146 | с переводником и уплотнением | 127 | 2200 | З-121 |
| ЛТВ2-168 | проходной | 140 | 3900 | З-117 |
| ЛТВ2-168 | проходной с уплотнением | 140 | 3900 | З-117 |
| ЛТВ2-168 | с переводником | 172 | 3900 | З-133 |
| ЛТВ2-168 | с переводником и уплотнением | 172 | 3900 | З-133 |
| ЛТВ2-194 | проходной | 152 | 3900 | З-122 |
| ЛТВ2-194 | проходной с уплотнением | 152 | 3900 | З-122 |
| ЛТВ2-194 | с переводником | 203 | 3900 | З-171 |
| ЛТВ2-194 | с переводником и уплотнением | 203 | 3900 | З-171 |
| ЛТВ2-219 | проходной | 185 | 3200 | З-133 |
| ЛТВ2-219 | проходной с уплотнением | 185 | 3200 | З-133 |
| ЛТВ2-219 | с переводником | 203 | 3200 | З-171 |
| ЛТВ2-219 | с переводником и уплотнением | 203 | 3200 | З-171 |
| ЛТВ2-245 | проходной | 212 | 3200 | З-133 |
| ЛТВ2-245 | проходной с уплотнением | 212 | 3200 | З-133 |
| ЛТВ2-273 | проходной | 238 | 3200 | З-133 |
| ЛТВ2-273 | проходной с уплотнением | 238 | 3200 | З-133 |
| ЛТВ2-324 | проходной | 285 | 3200 | З-133 |
| ЛТВ2-324 | проходной с уплотнением | 285 | 3200 | З-133 |
