Ловители насосных штанг типов ЛШ, ЛШС, ЛШ1 и ЛШС1

Краткое описание

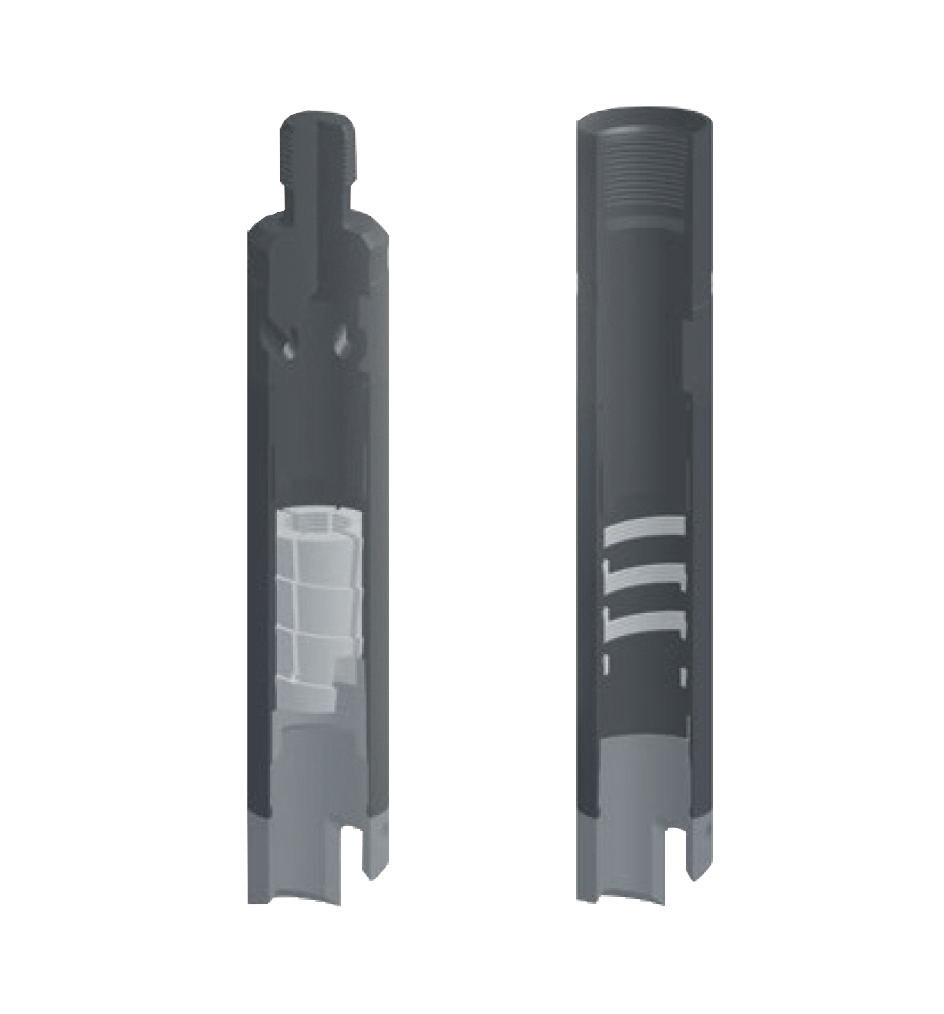

Ловители штанг предназначены для захвата за наружную поверхность насосных штанг и их муфт. Ловители штанг выпускаются двух типов:

ловители типа ЛШ — с цанговыми захватами;
ловители типа ЛШС — с цанговыми и спиральными захватами.

Конструкция ловителей позволяет при необходимости освободиться от захваченных штанг непосредственно в скважине.

Ловители, имеющие в своем обозначении индекс «1», имеют в базовом исполнении присоединительную резьбу НКТ 48 ГОСТ 633-80 и выпускаются как с правой, так и с левой присоединительной резьбой.

По желанию заказчика ловители могут комплектоваться сменными частями, в том числе, ловители типов ЛШ1 и ЛШС1 могут комплектоваться переводниками со штанговой резьбой.

При заказе ловителей типов ЛШС и ЛШС1 следует обращать внимание на то, что спиральные захваты используются со своей воронкой, а цанговые захваты со вставкой и с воронкой.

Технические характеристики:

Типоразмер ловителя Диапазон захватываемых диаметров, мм Допускаемая осевая нагрузка, кН Максимальный диаметр, мм Присоединительная резьба
по ГОСТ 13877-96 по ГОСТ 633-80
ЛШ 47,5х36 13…36 80 47,5 Ш22 -
ЛШ 57х43 13…43 160 57 Ш22 -
ЛШ 58,5х46 13…46 100 58,5 Ш22 -
ЛШ 69х53 13…53 140 69 Ш29 -
ЛШ 71х60 13…60 120 71 Ш29 -
ЛШС 55/46 12…46 150 55 Ш22 -
ЛШ1 57х43 13…43 160 57 Ш22 48
ЛШ1 58,5х46 13…46 100 58,5 Ш22 48
ЛШС1 55/46 12…46 150 55 Ш22 48
