Колокола типов К, КС

Краткое описание

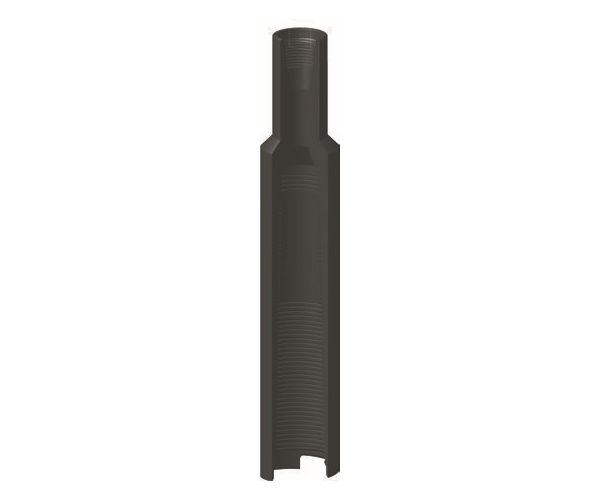

  • Колокола типа К, предназначенные для извлечения колонны бурильных или насосно-компрессорных труб путем навинчивания на наружную поверхность труб;

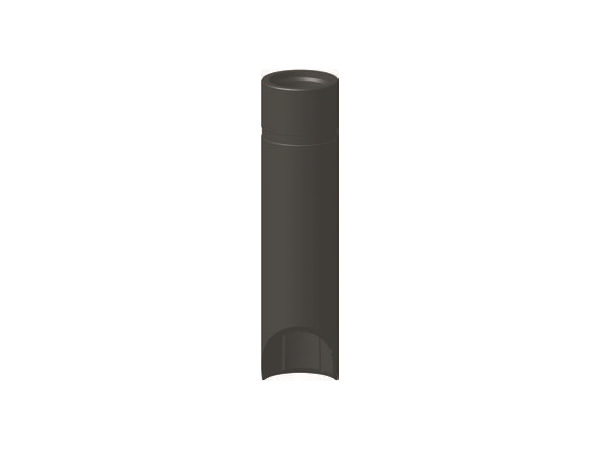

  • Колокола типа КС (сквозные), предназначенные для извлечения колонны бурильных труб за замок, муфту или утяжеленную бурильную трубу путем навинчивания на их наружную поверхность.

Конструкция:

По заказу колокола могут быть изготовлены с дополнительными конструктивными отличиями от базовых исполнений:

  • с воронкой (В);
  • с упорной ловильной резьбой (У).

Колокола выпускаются с правой и левой присоединительной резьбой



Требования для заказа:

  • колокола всех типов могут быть изготовлены при разнице наружного диаметра и максимального диаметра ловильной резьбы или конуса не менее 12 мм;
  • колокола с воронками могут быть изготовлены при разнице наружного диаметра и максимального диаметра ловильной резьбы не менее 16 мм;
  • разница диаметров ловильной резьбы колоколов не должна превышать 45 мм, при этом минимальный диаметр ловильной резьбы не должен быть менее 22 мм.

Отношение разницы диаметров ловильной резьбы к её минимальному диаметру не должно превышать 1,1.

Типоразмер колокола Диаметр (повильные, наибольший), мм Диаметр (повильные, наименьший), мм Диаметр наибольший наружный, мм Присоединительная резьба к колонне труб Присоединительная резьба к направляющей
К 48-20/65 48 20 65 3-50 ГОСТ 7918-75 60 ГОСТ 633-80
К 48-20 48 20 80 3-65 ГОСТ 2848-90 73 ГОСТ 633-80
К 50-34 50 34 65 3-50 ГОСТ 7918-75 60 ГОСТ 633-80
К 58-40 58 40 90 3-66 ГОСТ 28487-90 89 ГОСТ 633-80
К 58-40/80 58 40 80 3-65 ГОСТ 28487-90 73 ГОСТ 633-80
К 59-40 59 40 95 3-76 ГОСТ 28487-90 В 89 ГОСТ 631-75
К 68-50 68 50 95 3-76 ГОСТ 28487-90 В 89 ГОСТ 631-75
К 68-50/80 68 50 80 3-65 ГОСТ 28487-90
К 68-50/87 68 50 87 3-66 ГОСТ 28487-90
К 70-52 70 52 90 3-66 ГОСТ 28487-90 89 ГОСТ 633-80
К 75-47/100 75 47 100 3-76 ГОСТ 28487-90
К 80-47/100 80 47 100 3-73 ГОСТ 28487-90
К 80-55 80 55 105 3-76 ГОСТ 28487-90
К 80-55/114 80 55 114,3 3-76 ГОСТ 28487-90
К 82-60 82 60 103 3-76 ГОСТ 28487-90 102 ГОСТ 633-80
К 82-60/95 82 60 95 3-76 ГОСТ 28487-90 102 ГОСТ 633-80
К 85-64 85 64 102 3-76 ГОСТ 28487-90 102 ГОСТ 633-80
К 90-70/120 90 70 120 3-76 ГОСТ 28487-90
К 98-75 98 75 125 3-88 ГОСТ 28487-90 В 114 ГОСТ 633-80
К 98-75/112 98 75 112 3-88 ГОСТ 28487-90 В 114 ГОСТ 633-80
К 98-75/118 98 75 118 3-88 ГОСТ 28487-90 В 114 ГОСТ 633-80
К 100-73 100 73 122 3-88 ГОСТ 28487-90 В 114 ГОСТ 633-80
К 100-78 100 78 122 3-88 ГОСТ 28487-90 В 114 ГОСТ 633-80
К 103-85 103 85 132 3-88 ГОСТ 28487-90 127 ГОСТ 632-80
КУ 105-52/120 105 52 120 3-76 ГОСТ 28487-90
К105-60/118 105 60 118 3-76 ГОСТ 28487-90
К 105-70/120 105 70 120 3-76 ГОСТ 28487-90
К 105-90/122 105 90 122 3-76 ГОСТ 28487-90
К 106-70/122 106 70 122 3-76 ГОСТ 28487-90
К110-70/122 110 70 122 3-76 ГОСТ 28487-90
К 110-91 110 91 132 3-101 ГОСТ 28487-90 127 ГОСТ 632-80
К110-91/122 110 91 122 3-101 ГОСТ 28487-90
К110-91/124 110 91 124 3-88 ГОСТ 28487-90
К110-91/128 110 91 128 3-76 ГОСТ 28487-90
К110-91/137 110 91 137 3-76 ГОСТ 28487-90
КУ 112-68/124 112 68 124 3-76 ГОСТ 28487-90
К 115-103 115 103 140 3-88 ГОСТ 28487-90 140 ГОСТ 632-80
К117-76/137 117 76 137 3-88 ГОСТ 28487-90
КУ 120-79/140 120 79 140 3-76 ГОСТ 28487-90
К 120-86 120 86 146 3-121 ГОСТ 28487-90 146 ГОСТ 632-80
К 120-86/138 120 86 138 3-88 ГОСТ 28487-90
К 120-91/137 120 91 137 3-76 ГОСТ 28487-90
К 124-103/140 124 103 140 3-88 ГОСТ 28487-90
К 125-103 125 103 148 3-121 ГОСТ 28487-90 146 ГОСТ 632-80
К 130-110 130 110 170 3-133 ГОСТ 28487-90 168 ГОСТ 632-80
К 135-113 135 113 170 3-133 ГОСТ 28487-90 168 ГОСТ 632-80
К 136-115 136 115 170 3-133 ГОСТ 28487-90 168 ГОСТ 632-80
К 137-105 137 105 170 3-121 ГОСТ 28487-90 168 ГОСТ 632-80
К 150-113 150 113 203 3-147 ГОСТ 28487-90 194 ГОСТ 632-80
К 150-128 150 128 194 3-147 ГОСТ 28487-90 194 ГОСТ 632-80
К 174-143 174 143 219 3-171 ГОСТ 28487-90 219 ГОСТ 632-80
К 174-143/205 174 143 205 3-171 ГОСТ 28487-90
КС 54 54 38 73 60 ГОСТ 633-80
КС 58 58 45 85 60 ГОСТ 633-80
КС 68 68 50 89 73 ГОСТ 633-80
КС 70 70 56 70 73 ГОСТ 633-80
КС 82 82 64 108 В 89 ГОСТ 631-75 102 ГОСТ 633-80
КС 85 85 64 108 В 89 ГОСТ 631-75 102 ГОСТ 633-80
КС 98 98 78 125 В 89 ГОСТ 631-75 В114 ГОСТ 633-80
КС 100 100 79 122 102 ГОСТ 633-80 В114 ГОСТ 633-80
КС 100-86/118 100 86 118 Н89 ГОСТ 631-75
КС 110 110 85 127 В102 ГОСТ 633-80
КС 110/124 110 85 124 В102 ГОСТ 633-80
КС 115 115 94 140 114 ГОСТ 632-80 140 ГОСТ 632-80
КС 115-92/128 115 92 128 114 ГОСТ 632-80
КС 120 120 93 140 В 114 ГОСТ 631-75
КС 125 125 106 148 127 ГОСТ 632-80 146 ГОСТ 632-80
КС 132 132 107 168 127 ГОСТ 632-80 168 ГОСТ 632-80
КС 150 150 123 178 146 ГОСТ 632-80 178 ГОСТ 632-80
КС 160 160 138 194 168 ГОСТ 632-80 194 ГОСТ 632-80
КС 175 175 150 220 178 ГОСТ 632-80 219 ГОСТ 632-80
КС 180 180 155 219 178 ГОСТ 632-80 219 ГОСТ 632-80
КС 180/210 180 155 210 178 ГОСТ 632-80
КС 195 195 168 219 194 ГОСТ 632-80 219 ГОСТ 632-80
КС 195/172 195 172 220 194 ГОСТ 632-80 219 ГОСТ 632-80
КС 210 210 185 245 219 ГОСТ 632-80 245 ГОСТ 632-80
КС 235 235 216 274 245 ГОСТ 632-80 273 ГОСТ 632-80
КС 260 260 240 298,5 273 ГОСТ 632-80 299 ГОСТ 632-80

По заказу колокола могут быть изготовлены с дополнительными конструктивными отличиями от базовых исполнений:

  • с воронкой (В);
  • с упорной ловильной резьбой (У).

Колокола выпускаются с правой и левой присоединительной резьбой.
