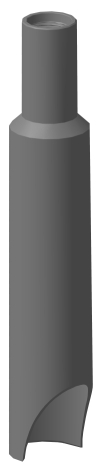

Колокола гладкие типа КГ
Угол ловильного конуса колоколов типа КГ составляет 40°.
Колокола типа КГ могут быть изготовлены при разнице максимального и минимального диаметров ловильного конуса не более 8 мм.
| Типоразмер колокола | Диаметры, мм | Присоединительная резьба | |||
|---|---|---|---|---|---|
| Ловильные | наружный | к колонне труб по ГОСТ 28487-90 | к направляющей | ||
| наибольший | наименьший | ||||
| КГ 76-68/108 | 76 | 68 | 108 | З-86 | 102 ГОСТ 633-80 |
| КГ 84-76/104 | 84 | 76 | 104 | З-76 | 102 ГОСТ 633-80 |
| КГ 92-84/135 | 92 | 84 | 135 | З-86 | 127 ГОСТ 632-80 |
| КГ 104-96/150 | 104 | 96 | 150 | З-108 | 146 ГОСТ 632-80 |
| КГ 129-121/178 | 129 | 121 | 178 | З-133 | 178 ГОСТ 632-80 |
| КГ 130-125 | 130 | 125 | 175 | З-133 | 168 ГОСТ 632-80 |
| КГ 135-127/156 | 135 | 127 | 156 | З-122 | - |
| КГ 164-159 | 164 | 159 | 195 | З-147 | 194 ГОСТ 632-80 |
| КГ 167-163 | 167 | 163 | 200 | З-147 | 194 ГОСТ 632-80 |
| КГ 171-166 | 171 | 166 | 205 | З-147 | - |
