Фрезеры-ловители магнитные с механическим захватом типа ФМЗ

Краткое описание

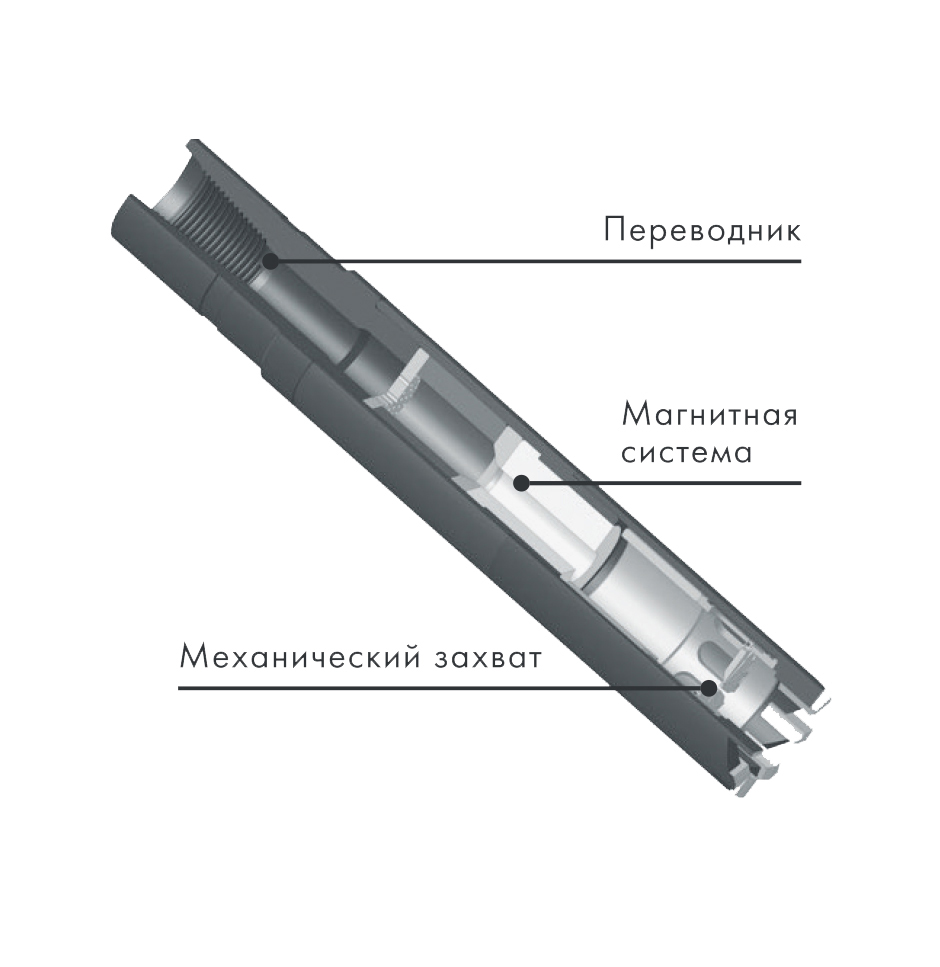

Фрезеры-ловители магнитные с механическим захватом типа ФМЗ предназначены для извлечения из скважин частей и деталей породоразрушающего инструмента и элементов бурильной колонны с помощью механического захвата, а также предметов, обладающих ферромагнитными свойствами с помощью магнитной системы.

Конструкция ловителей обеспечивает подачу промывочной жидкости на забой.

Ловители выпускаются с правой или левой присоединительной резьбой.

По требованию заказчика любой типоразмер ловителя может быть укомплектован механическим захватом любого типа.

Выпускаются механические захваты трех типов:

типа ЗМ 1 — для удержания предметов с максимальным размером поперечного сечения не менее 15 мм;
типа ЗМ 2 — для удержания предметов с максимальным размером поперечного сечения не менее 30 мм;
типа ЗМ 3 — для удержания предметов с максимальным размером поперечного сечения не менее 50 мм.

Технические характеристики:

Типоразмер фрезера	Условная грузоподъемность магнитной системы, кН, не менее	Грузоподъемность механического захвата, кН, не более	Максимальный диаметр, мм	Расстояние между лепестками механического захвата и магнитной системой, мм	Присоединительная резьба
ФМЗ 81	1,7	1	81	48	З-50 ГОСТ 7918-75
ФМЗ 88	1,7	1	88	114	З-66 ГОСТ 28487-90
ФМЗ 100	1,7	1	100	114	З-66 ГОСТ 28487-90
ФМЗ 103	2,5	1,3	103	130	З-76 ГОСТ 28487-90
ФМЗ 114	2,5	1,5	114	140	З-76 ГОСТ 28487-90
ФМЗ 115	2,5	1,5	115	140	З-76 ГОСТ 28487-90
ФМЗ 118	2,5	1,5	118	140	З-76 ГОСТ 28487-90
ФМЗ 135	4,5	2	135	140	З-88 ГОСТ 28487-90
ФМЗ 140	4,5	2	140	145	З-88 ГОСТ 28487-90
ФМЗ 170	6,5	2,5	170	210	З-117 ГОСТ 28487-90
ФМЗ 195	8,5	3	195	150	З-117 ГОСТ 28487-90
ФМЗ 210	8,5	3	210	150	З-117 ГОСТ 28487-90
ФМЗ 225	9	4,5	225	320	З-133 ГОСТ 28487-90
ФМЗ 270	10	5,5	270	150	З-147 ГОСТ 28487-90
ФМЗ 315	10	6,5	315	380	З-147 ГОСТ 28487-90
