Фрезеры забойные типа ФЗ и ФЗВ

Краткое описание

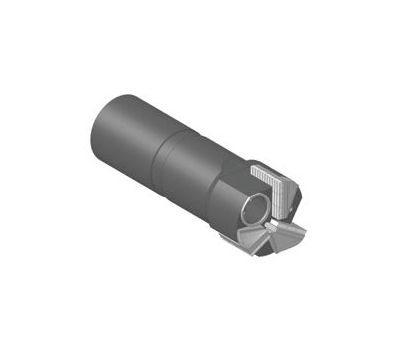

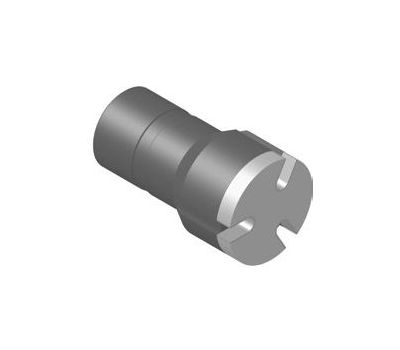

Фрезеры забойные типа ФЗ предназначены для фрезерования металлических предметов в обсаженных и не обсаженных скважинах с целью очистки скважин по всему сечению ствола.

Виды

Забойные фрезеры типа ФЗ выпускаются следующих видов:

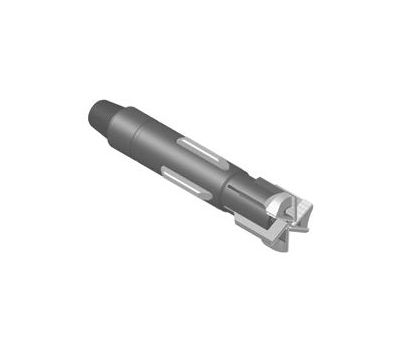

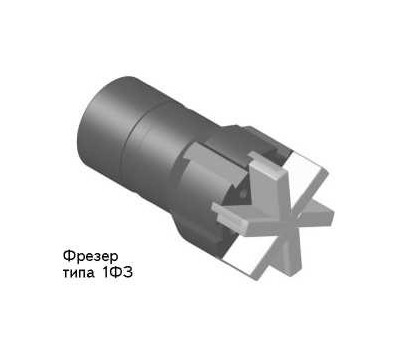

  • лёгкого вида — 1ФЗ, 9ФЗ;

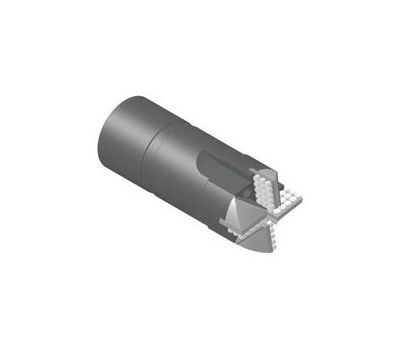

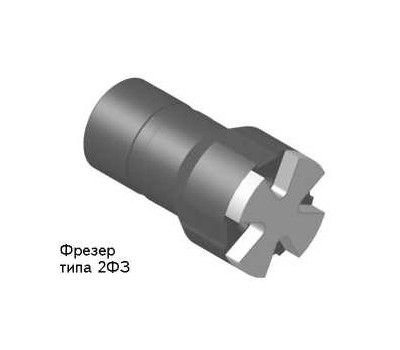

  • среднего вида — 2ФЗ;

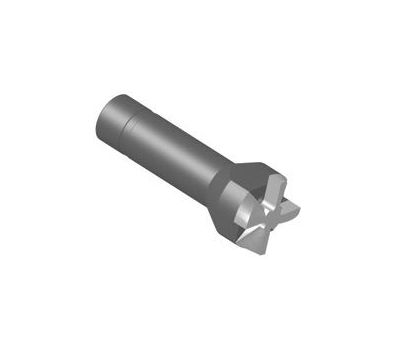

  • тяжёлого вида - 3ФЗ, 7ФЗ, 8ФЗ, 9ФЗ, 11ФЗ, 12ФЗ.

Фрезеры легкого вида предназначены для разрушения труб группы прочности Д, К, Е. Торцевая поверхность фрезера армируется твёрдым сплавом не менее 40%.



Фрезы среднего вида предназначены для разрушения труб группы прочности Л, М. Торцевая поверхность фрезера армируется твёрдым сплавом не менее 60%.



Фрезеры тяжелого вида предназначены для разрушения элементов бурильных колонн, долот, аварийных инструментов из сталей группы прочности Р, Т. Торцевая поверхность фрезера армируется твёрдым сплавом не менее 80%.



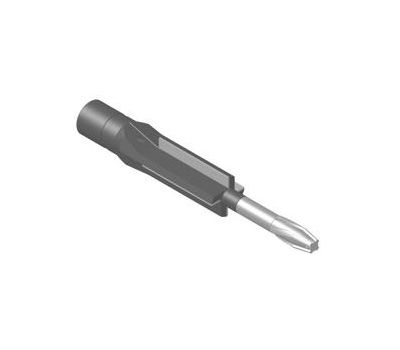

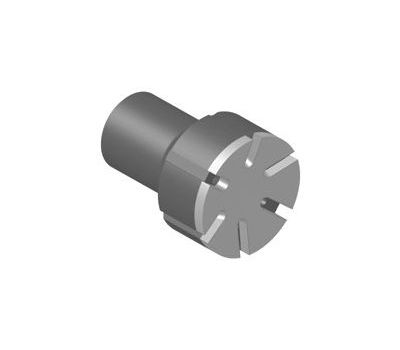

Фрезеры вогнутые тяжелого вида типа ФЗВ и выпуклые типа 7ФЗ предназначены для тех же работ, что и типа ФЗ, но с центрированием на забое.

Вид фрезера Условный диаметр колонны обсадных труб, мм Наружный диаметр, мм Присоединительная резьба
1ФЗ 73 45 3-35
1ФЗ 89 57 3-38
1ФЗ 102 70 3-50
1ФЗ 114 90 3-62
1ФЗ 127 98,104 3-66,3-76
1ФЗ 140 110,113,115,118 3-66,3-76
1ФЗ 146 115,118,120,122 3-76
1ФЗ 168 122,125,128,135,140 3-66,3-88
1ФЗ 178 140,143,146 3-88
1ФЗ 245 200 3-117
2ФЗ 73 45 3-35
2ФЗ 89 57 3-38
2ФЗ 102 70 3-50
2ФЗ 114 90 3-66
2ФЗ 127 95 3-66
2ФЗ 127 98,105 3-66,3-76
2ФЗ 140 113,115,118 3-76
2ФЗ 146 120,122,168,127 3-76,3-88
2ФЗ 146 122 3-76
2ФЗ 168 125,127,128,135,140,143 3-88
2ФЗ 176 143,146 3-88
2ФЗ 245 195 3-117
ЗФЗ 273 210, 220, 243 3-117
ЗФЗ 299 243, 250, 260 3-152
ЗФЗ 324 270, 275, 290 3-152
ЗФЗ 114 83, 85, 90, 93, 95 3-66
ЗФЗ 127 93, 95,100,102,104 3-66
ЗФЗ 140 110,113,115 3-66
ЗФЗ 146 118,120,122 3-76
ЗФЗ 168 122,124,127,130,135,140,144 3-76
ЗФЗ 178 144,150,153,155,160 3-88
ЗФЗ 194 160,165,170 3-88
ЗФЗ 219 180,185,190,195 3-117
ЗФЗ 245 109,195, 200, 210, 220 3-117
7ФЗ 114 90 3-66
7ФЗ 140 113,115,118,120 3-76
7ФЗ 146 120,122,125 3-76,3-88
7ФЗ 168 120,122,125,135,138,140 3-76,3-88
7ФЗ 194 168 3-88
7ФЗ 219 168 3-88
7ФЗ 245 210 3-117
7ФЗ 273 210 3-117
7ФЗ 299 245 3-152
7ФЗ 299 268 3-152
7ФЗ 324 268 3-152
8ФЗ 114 85 3-50
8ФЗ 168 125,140 3-86
9ФЗ 140 114 3-73
11ФЗ 127 92 3-65
12ФЗ 245 190 3-117

Конструкция:

Верхний конец цилиндрического корпуса фрезера оснащен резьбой для свинчивания с колонных бурильных труб, а нижний армирован композиционным твердосплавным материалом. В армированном слое предусмотрены промывочные каналы, по которым поступает промывочная жидкость непосредственно в зону резания.



Фрезеры типов 8ФЗ, 9ФЗ, 11ФЗ и 12ФЗ имеют специально сформированную режущую часть, представляющую собой напаянные на пластины твердо сплавные элементы (ТСЭ). ТСЭ обеспечивают более эффективное разрушение объектов.



Фрезеры типа 11ФЗ имеют увеличенную площадь промывочных отверстий, что обеспечивает более эффективное охлаждение и интенсивную промывку для выноса продуктов фрезерования.



По желанию заказчика фрезеры могут изготавливаться со стабилизаторами. В этом случае в условном обозначении фрезера добавляется буква «С», например, 8ФЗС.



Фрезеры выпускаются с правой или левой присоединительной резьбой.
