Фрезеры-райберы типов ФРЛ, ФР, РПМ и ФРС

Краткое описание

Фрезеры-райберы типов ФРЛ, ФР, РПМ и ФРС предназначены для вырезания «окна» в обсадной колонне при забуривании боковых стволов, а также для фрезерования стенок обсадных колонн, удаления смятий, задиров, проработки интервалов перфорации с использованием УБТ.

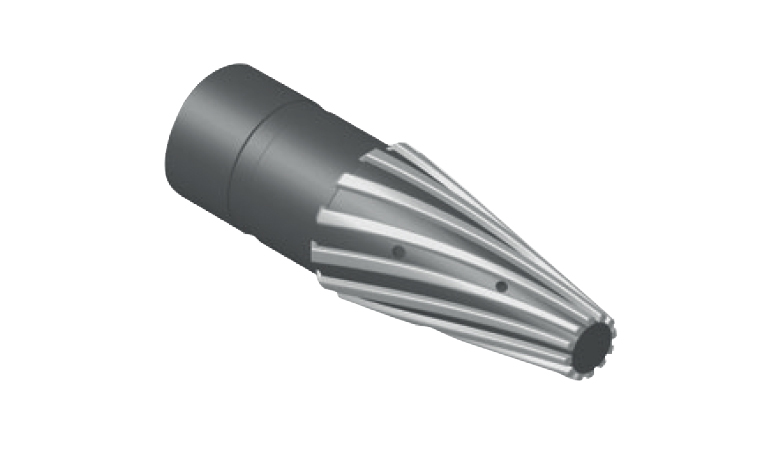

Рабочая поверхность включает в себя цилиндрический, конический райберы и кольцевой фрезер. В верхней части фрезера-райбера нарезана замковая резьба для подсоединения труб к бурильной колонне. Промывочное отверстие – центральное.
Фрезер-райбер типа ФРЛ предназначен для вырезания «окна» в обсадной колонне за один рейс. Представляет собой комбинацию из кольцевого фрезера, фрезера-райбера с двумя дополнительными цилиндрическими режущими частями и ловителя. В процессе вырезания «окна» часть обсадной колонны в виде ленты попадает во внутреннюю поверхность райбера и при помощи специального ловителя извлекается на поверхность.

Фрезер-райбер типа ФР используется при восстановлении проходимости деформированных обсадных колонн и выпускается с правой и левой присоединительными резьбами.

Фрезер-райбер типа РПМ прорезает «окно» в колоннах также за один спускоподъем. Отличается наличием цилиндрической режущей части. Фрезеры-райберы выпускаются для работы в колоннах диаметром 146, 168, 219 и 245 мм.

При использовании фрезера-райбера типа ФРС вырезание «окна» ведется за три спуско-подъемные операции. Каждый типоразмер (ФРС-146 и ФРС-168) выпускается в трех исполнениях: 1, 2 и 3, которые отличаются диаметрами конической части. Последовательное использование всех трех исполнений фрезеров-райберов одного типоразмера позволяет постепенно увеличивать размер прорезаемого окна.

Технические характеристики:

Типоразмер фрезера	Условный диаметр колонны обсадных труб, мм	Диаметр, мм	Длина, мм	Присоединительная резьба по ГОСТ 28487-90
ФРЛ-116	140	116	850	3-76
ФРЛ-118	146	118	860	3-76
ФРЛ-121	146	121	860	3-76
ФРЛ-124	146	124	860	3-76
ФРЛ-136	168	136	898	3-88
ФРЛ-143	168	143	1000	3-101
ФРЛ-152	178	152	1022	3-101
ФРЛ-167	194	167	1073	3-121
ФРЛ-193	219	193	1150	3-121
ФРЛ-218	245	218	2250	3-147

Типоразмер фрезера-райбера	Наружный диаметр, мм	Длина, мм	Присоединительная резьба по ГОСТ 28487-90	Масса, кг, не более	Осевая нагрузка, кН (тс)	Частота вращения С-1 (об\мин)	Интенстивность промывки, п/с на 1 дм2 забоя
ФР-125,5	125,5	1489	3-86	90	5-10 (0,5…1,0)	2,5 (150)	3,5-5
ФР-126	126	1489	3-86	90,5	5-10 (0,5…1,0)	2,5 (150)	3,5-5

Типоразмер фрезера	Условный диаметр обсадных труб, мм	Диаметр, мм мин.	макс.	Длина, мм	Присоединительная резьба по ГОСТ 28487-90
РПМ-146	146	60	121	650	3-76
РПМ-168	168	76	143	674	3-88
РПМ-219	219	70	193	808	3-117
РПМ-245	245	118	214	720	3-117
