Фрезеры колонные конусные типа ФКК

Краткое описание

Фрезеры колонные конусные типа ФКК предназначены для восстановления проходимости деформированных обсадных колонн (для фрезерования поврежденных участков обсадной колонны при капитальном ремонте или очистки окна в обсадной колонне).

Виды

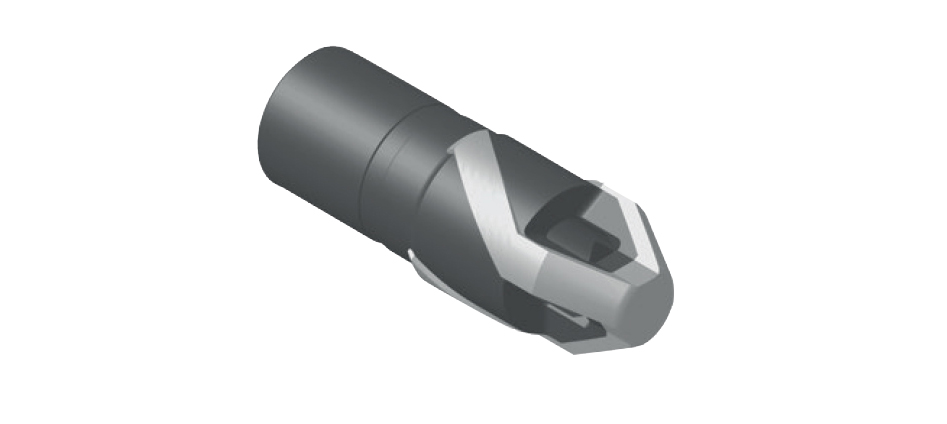

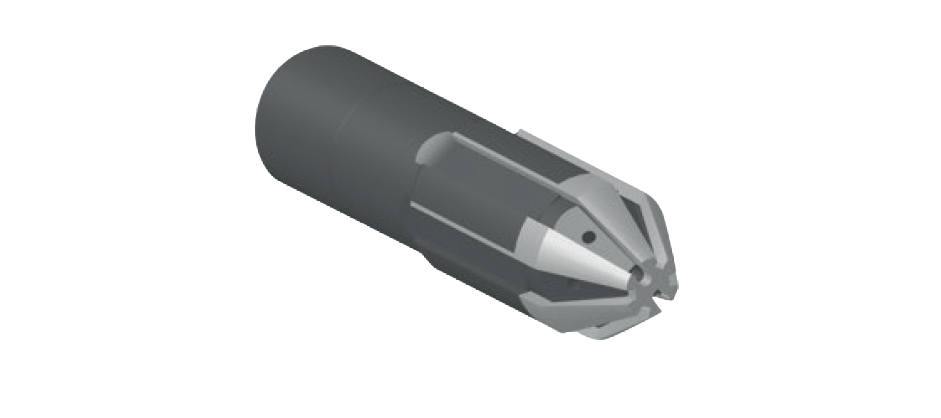

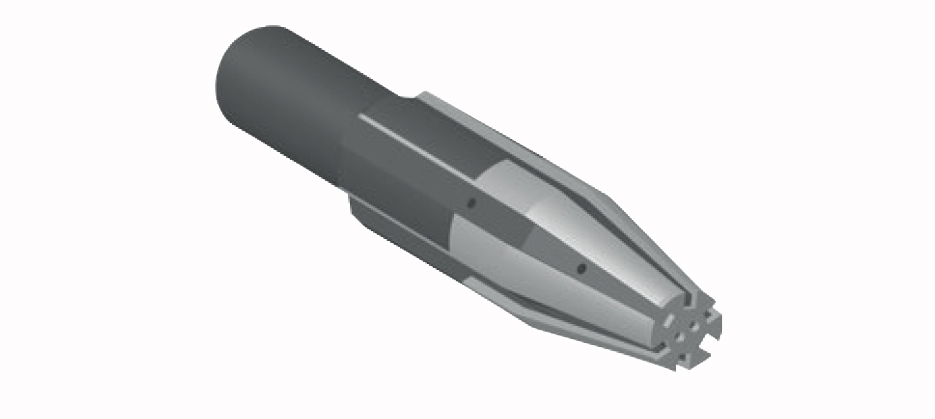

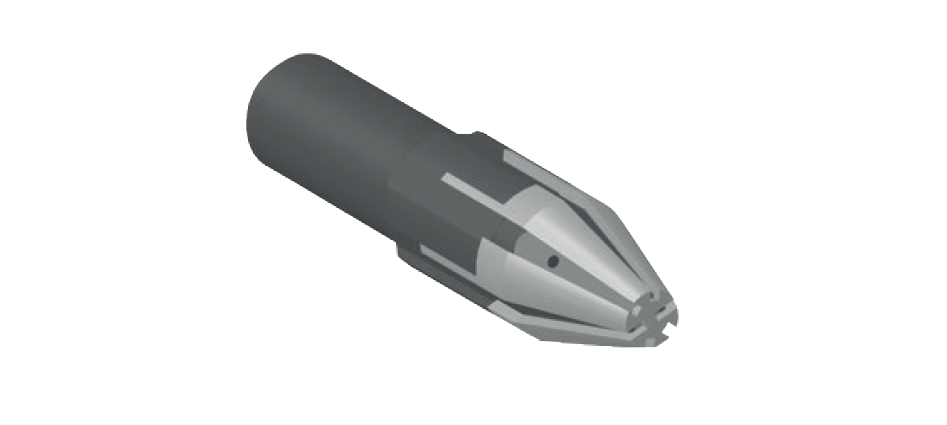

Фрезеры выпускаются трех видов:

1ФКК — с углом при вершине 15°;
ФКК — с углом при вершине 30°;
3ФКК — с углом при вершине 60°.

Конструкция

Основная отличительная особенность инструментов в конусной форме рабочей поверхности. Фрезеры выпускаются либо с боковыми, либо с центральными промывочными отверстиями. Рабочая поверхность фрезеров армирована композиционным твёрдосплавным материалом.

По желанию заказчика фрезеры типа 3ФКК могут изготавливаться с увеличенными промывочными отверстиями, которые обеспечивают более эффективное охлаждение и интенсивную промывку для выноса стружки. В этом случае в условном обозначении фрезера добавляется аббревиатура СП, например, 3ФКК-СП.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид фрезера	Условный диаметр колонны обсадных труб, мм	Наружный диаметр, мм	Присоединительная резьба
ФКК-85	85	500	З-66
ФКК-93	93	500	З-66
ФКК-96	96	500	З-66
ФКК-97	97	500	З-66
ФКК-105	105	500	З-66
ФКК-115	115	510	З-76
ФКК-118	118	510	З-76
ФКК-121	121	510	З-76
ФКК-124	124	510	З-76
ФКК-126	126	510	З-76
ФКК-127	127	510	З-76
ФКК-135	135	560	З-88
ФКК-137	137	560	З-88
ФКК-141	141	560	З-88
ФКК-143	143	560	З-88
ФКК-144	144	560	З-88
ФКК-145	145	560	З-88
ФКК-147	147	560	З-88
ФКК-149	149	560	З-88
ФКК-155	155	660	З-88
ФКК-160	160	660	З-88
ФКК-165	165	660	З-88
ФКК-170	170	660	З-88
ФКК-211	211	660	З-147
ФКК-214	214	660	З-147
ФКК-220	220	660	З-147
ФКК-225	225	660	З-147
ФКК-230	230	660	З-147
1ФКК-115	115	690	З-76
1ФКК-121	121	690	З-76
1ФКК-127	127	690	З-76
3ФКК-85	85	408	З-66
3ФКК-95	95	408	З-66
3ФКК-109	109	408	З-66
3ФКК-115	115	410	З-76
3ФКК-121	121	410	З-76
3ФКК-127	127	410	З-76
ЗФКК-118СП(3-86)	140	118	3-86
ЗФКК-124СП(3-86)	146	124	3-86
